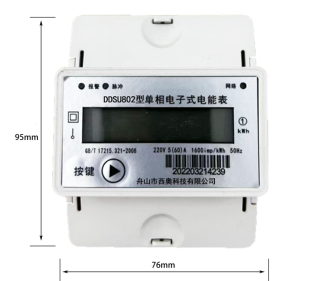

本产品是一款采用DIN导轨安装设计的单相电子式电能表。
它集高精度计量、可靠RS-485通信于一身，结构紧凑，安
装便捷，是配电箱、智能楼宇、工业机器设备及能源管理
系统（EMS）中实现电能监测的理想选择。
特点：单相电子式电能表是用于测量单相交流电能的现代智能计量仪表。它是一个集高精度计量、
数据采集、远程通信、智能控制、用电管理于一体的智能化终端。它的普及是电力系统迈向信息化
、自动化、互动化的智能电网的必然要求，既为用户带来了透明、便捷、经济的用电体验，也为供
电企业实现了高效、精益的现代化运营管理。
电气参数
正常工作电压 | 极限工作电压 | 额定电流 | 消耗功率 | 时钟电池 |
交流220V | 交流 80～280V | 5（60）A | < 10VA | 3.6V/1200mAh |
运行环境条件
温度 | 湿度 | 大气压力 | 防尘、防滴水 |
-40℃~+70℃ , C3 等级 | 相对湿度 5%～100% | 63kPa-106kPa (相对海拔高度2KM以下) | 符合 Q/GDW 374.1 规定的 IP51级防滴 水试验要求 |
电磁兼容
快速群脉冲 | 静电放电 | 雷击浪涌 |
符合 Q/GDW 374.1 等级 4 要 求。4KV(电源回路)/ 2KV(信号 回路) | 符合 Q/GDW 374.1 等级 4 要 求，8KV。 | 符合 Q/GDW 374.1 等级 4 要求 ，4KV 。 |
安全性能
冲击耐压 | 工频耐压 |
6KV | 2KV |
计量精度
有功精度 | 电压电流精度 | 脉冲常熟 |
1级 | 0.5级 | 1600imp/kWh |
电表计量功能
（1）交流采样：采集电压、电流、有功功率、无功功率等参数。
（2）能量计算：计算各费率组合有功、正向有功、反向有功电能量。
时钟、费率时段功能（选配功能）
（1）采用具有温度补偿功能的硬件时钟电路，具有日历、计时和闰年自动切换等功能。
（2）时钟芯片单独供电，时钟精度优于 0.5 秒/天，电池寿命优于 10 年。
（3）支持 14 个年时区数，8 个日时段表，14 个日时段数（每日切换数）。
（4）支持尖、峰、平、谷、深谷 5 个费率。
冻结功能（选配功能）
（1）存储 30 天零点日冻结电量数据。
（2）存储 12 个结算日冻结电量数据。
控制功能
（1）内置独立磁保持继电器、触点容量为 90A/AC250V。
（2）支持远程拉合闸、保电功能。
（3）紧急情况下支持按键紧急保电（长按 10 秒）。
（4）支持超功率断电功能，功率阀值和持续时间可灵活设置。
通信功能
（1）远程自动抄表：通过RS-485接口，无需人工现场抄读，后台系统可直接远程采集所有电表
的电量数据，极大提高效率，避免人为错误。
（2）稳定可靠：RS-485采用差分信号传输，抗干扰能力强，通信距离远（可达1200米），非常
适合在电气环境复杂的工业现场稳定运行。
