单相费控智能电能表是我公司按照国家电网公司
计量和抄表标准化建设的要求，基于全新软硬件
平台精心推出的新一代计量装置。该系列产品采
用现代微电子技术、嵌入式软件技术、电测量技
术、数据通讯技术、数据存储技术,采用先进的超
低功耗大规模集成电路技术及SMT工艺制造，具有
测量精 度高、稳定性好、可靠性高、过载能力强、
功能丰富、环保节能等显著优点，可广泛应用于电
力行业及用电自动化领域的电能计量。
特点：单相费控智能电能表具有采用1级精度计量芯片，支持正反向有功电能计量，防反接线路，
内置温度补偿硬件时钟，停电时电池供电仍保持精度。采用光电隔离、三重备份设计，确保数据
在恶劣干扰下安全，支持本地费控（IC卡/远程购电）和远程费控（远程拉合闸），防电量囤积，
具备分时/阶梯电价、恶性负载识别及多模式保电机制，内置事件记录功能，可追溯失压、过载等。
参比电压
参比电压 | 规定工作电压 |
220V | 90%Un~110%Un |
正常工作电压
扩展工作电压 | 电流规格 |
80%Un 115%Un | 5(60)A |
电流规格
精度等级 | 频率范围 |
有功1级、无功2级 | 50±5%)Hz |
功耗
电压线路 | 电流线路 | 有功SO脉冲常熟 |
≤1.5W、6VA | ≤1VA | 1600imp/kwh |
通讯
通讯接口 | 通讯协议 |
4G(4G表） 485（485表） | DL/T645-2007 自定义协议(4G表主动上报) |
运行环境条件
工作温度 | 湿度 | 大气压力 | 防尘、防滴水 |
-40℃~70℃ | 5%~100% | 63kPa~106kPa (≤2KM海拔) | Ip40 |
电磁兼容
快速群脉冲 | 静电放电 | 雷击浪涌 |
4KV(电源回路)/2KV(信号回 路) | 8KV | 4KV |
安全性能
冲击耐压 | 工频耐压 |
6KV | 2KV |
使用寿命
使用年限 | MTTF |
≥1 0 年 | ≥1 0 年 |
数据管理与存储
（1）数据冻结：可在约定时刻（如每月最后一天零点）自动冻结并存储当时的电量值，用于结
算和核对，防止数据纠纷。
（2）事件记录：自动记录各种异常事件，如失压、失流、断相、开表盖、清零、校时、反向用电
等，并带有精确的时间戳。这是防窃电和故障分析的重要依据。
安全与防护功能
（1）硬件加密：采用ESAM安全芯片等硬件加密模块，对购电信息、关键参数等进行加密存储和
传输，确保数据安全，防止非法篡改和窃电。
（2）逆相保护：防止电流反向流入导致计量错误。
控制功能
（1）远程费控：由主站通过远程命令控制电能表进行跳闸断电及合闸恢复供电。
（2）远程抄表：通过网络远程读取电能表的电用量及用电数据参数。
（3）应急合闸（4G表有）：支持无网络，对电能表特殊操作进行应急合闸。
（4）负荷合闸（4G表有）：支持预设定功率，超过该功率电能表自动分闸。
通讯功能
（1）支持《DL/T 645-2007多功能电能表通信协议》及其备案文件。

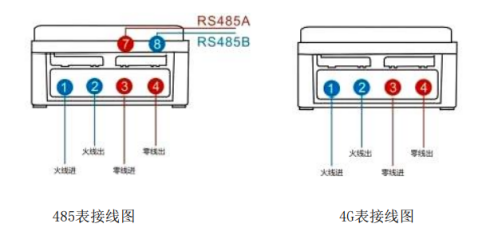

（2）电能表具有一个RS485通信接口（485表）。
（3）电能表具有4G通讯（4G表）。
（4）S485通信波特率均默认为2400bps
开盖报警
（1）本地报警：许多智能电表在检测到开盖时，液晶显示屏上会显示一个特定的报警图标或字
符（如一个打开的锁具图标或“ERR-XX”代码），同时可能会发出蜂鸣声提醒。
（2）事件记录（核心功能）：无论是否发出声音，电表都会在内部的事件记录日志中，永久记
录下“开盖”这一事件。
单相费控智能电能表由电压采样、电流采样、存储器、和MCU组成数据处 理单元；由交流电源、电池组成供电单元，由LCD显示、LED指示 灯、RS485 通信（485表）、4G通讯模块(4G表)组成输入输出单元。
