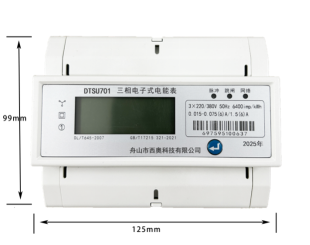

三相电子式导轨电能表是我公司自主研发的新一代
智能电能表产品。电表采用高性能 32 位嵌入式C
otex-M0 硬件平台、自主开发的嵌入式软件系统、
4G通信和高精度电能测量等技术研制而成，该产品
功能强大、操作简单、运行稳定、维护方便，能够
满足用电管理、安全监测、远程抄表等多方面的应
用需求。
特点：三相电子式电能表是用于测量三相交流电能的现代智能计量仪表。它利用集成电路和微处
理器技术，彻底取代了传统的机械式电表，具有计量精确，能检测微小电流，不仅能计量有功/无
功电能，还能测量电压、电流、功率等多项参数,支持预付费、分时费率、远程抄表和控制等高级
功能，具备事件记录功能，有效防止窃电行为，机械磨损，寿命长，过载能力强。
电气参数
正常工作电压 | 极限工作电压 | 额定电流 | 消耗功耗 | 时钟电池 |
三相四线 3×220/380V | 交流 80～280V | 1.5(6)A | < 10VA | 3.6V/1200mAh |
运行环境条件
温度 | 湿度 | 大气压力 | 防尘、防滴水 |
-40℃~+70℃ , C3 等级 | 相对湿度 5%～100% | 63kPa-106kPa (相对海拔高度 2KM以下) | 符合 Q/GDW 374.1规定 的 IP51 级防滴水试验 要 求。 |
电磁兼容
快速群脉冲 | 静电放电 | 雷击浪涌 |
符合 Q/GDW 374.1 等级 4要求。 4KV(电源回路)/ 2KV(信号回路) | 符合 Q/GDW 374.1 等级 4 要求，8KV。
| 符合 Q/GDW 374.1 等级 4 要求，4KV 。 |
安全性能
冲击耐压 | 工频耐压 |
6KV | 2KV |
计量精度
有功精度 | 无功精度 | 电压电流精度 | 脉冲常数 |
0.5级 | 2 级 | 0.5 级 | 互感式 6400imp/kWh |
电表计量功能
（1）交流采样：采集电压、电流、有功功率、无功功率、功率因数等参数。
（2）能量计算：计算各费率组合有功、正反向有功、正反向无功、一二三四 象限无功电能量。
（3）需量计算：计算各费率正反向有功、正反向无功最大需量及发生时间， 需量计算采用滑差方
式，需量周期 15 分钟，滑差时间 1 分钟。
控制功能
（1）互感式表支持常开、常闭节点输出、触点容量为 5A/AC250V。
（2）直接式内置独立磁保持继电器、触点容量为 100A/AC250V。
（3）支持远程拉合闸、保电功能。
（4）紧急情况下支持按键紧急保电（长按 10 秒）。
（5）支持超功率断电功能，功率阀值和持续时间可灵活设置。
通信功能
（1）远程自动抄表：通过RS-485接口，无需人工现场抄读，后台系统可直接远程采集所有电表
的电量数据，极大提高效率，避免人为错误。
（2）稳定可靠：RS-485采用差分信号传输，抗干扰能力强，通信距离远（可达1200米），非常
适合在电气环境复杂的工业现场稳定运行。
名称 | 工频耐压 |
脉冲 | 有功脉冲输出，常数为 6400imp/kWh（互感式）。 |
跳闸 | 长灭：表示电表正常运行 1Hz 闪烁：表示预付费功能余额不足。 常亮：表示继电器处于跳闸状态。 |
网络 | 常灭：4G 未注册到基站，无信号或没有插入 SIM 卡。 1 秒闪烁：表示 4G 找到网络。 0.2 秒闪烁：表示登陆到系统主站，可以正常通信。 |
