本产品是一款基于先进超声波测量技术，集高精度计量、
数据存储与远程通讯于一体的高端智能水表。它通过RS
-485有线通讯接口，实现与数据采集系统的稳定、高速
连接，是构建智慧水务、智慧城市及工业计量体系的核
心前端设备。
特点：该产品拥有极宽的量程比（R值可达250或更高），既能精准测量微小的滴漏流量，也能承
受大流量的冲击，有效减少漏损，可精确测量正、反向流量，适用于需监控回水的场景，不仅记录
累计水量，还能记录瞬时流量、历史用水数据、异常事件（如空管、故障）等，并且不受水中铁锈
、杂质影响，对安装姿态不敏感，抗磁场攻击能力极强 采用有线连接，抗干扰能力强，数据传输
速率高，稳定性远胜于无线通讯方式，不受信号遮挡或环境影响。
主要技术参数
项目 | 技术参数 | ||
公称直径DN（mm） | 15 | 20 | 25 |
准确度等级 | 2级 | ||
常用流量Q, (m³/h) | 2.5 | 4 | 6.3 |
量程比 Q3/Q1 | 250/400 | ||
最小流量 Q1（L/h） | 10/6.25 | 16/10 | 25.2/15.8 |
分界流量 Q2（L/h） | 16/10 | 25.6/16 | 40.4/25.2 |
过载流量 Q4（m³/h） | 3.125 | 5 | 7.9 |
始动流量（L/h） | 2~3 | ||
直管段 | U5 D3 | ||
耐压等级 | MAP16 | ||
压力损失等级 | △63/△40 | ||
温度等级 | T30/T50（默认 T30） | ||
防护等级 | IP68 | ||
通讯 | NB-IoT、LoRa、Mbus 可选 | ||
NB 上报频率 | 默认 1 次/天 | ||
电池寿命 | 7 年 | ||
工作环境温度 | 5~55℃ | ||
按键类型 | 触摸按键 | ||
注 1：NBIoT 信号变弱、仪表故障会缩短电池寿命。
1、静态式超声传播时差检测原理，用水量精确计量
2、电子传感技术，无任何机械运动部件，计量性能长期稳定不会下降
3、极低起始流量，满足滴水计量要求
4、极宽量程范围，适用于各种用水条件
5、极低压力损失，有效降低管网能耗
6、实时数据传输，可用于泄漏检测与管网监测
7、内嵌反复启停用水数学模型，解决动态用水偏差问题
8、气泡可检测、可识别，不影响计量精度
9、内置数据存储，可追溯使用期内水表运行状态以及数据记录
10、水表通过 NB-IoT、LoRa、Mbus 等方式与平台进行通信，实现数据上下传业务
公称口径(mm) | 长L(mm) | 宽W(mm) | 高H(mm) | 螺纹G |
DN15 | 165 | 93 | 90 | G3/4B |
DN20 | 195 | 93 | 90 | G1B |
DN25 | 225 | 93 | 90 | G1 1/4B |
（1）水表规格应按管道水流量条件选择，不能单纯以管道口径确定水表口径。
（2）水表安装地点应防止暴晒及冷冻，同时应避免污染和水淹，防止污物进入水表内部。
（3）水表安装前需将管路冲洗干净，清除管道内石子、泥沙等杂物后再安装水表，并移除水表入水口及出水口处安装的密封罩。
（4）水表安装后的水流方向在表体上通过箭头进行指示，若水表反向安装将不进行计量。
（5）与水表连接的管接头应至少满足 MAP16 的耐压强度，且安装时螺纹需部分外露，以避免缩胀效应导致表体损坏。连接管必须与水表平行安装。
（6）建议安装 T30 水表时使用 EPDM 密封圈，安装 T50 水表时安装 PTFE 密封圈，且密封圈必须为全新。
（7）水表的安装环境应避免阳光直射，且远离酸、碱、易燃、易爆及腐蚀性物品，并防止强烈电磁场干扰。

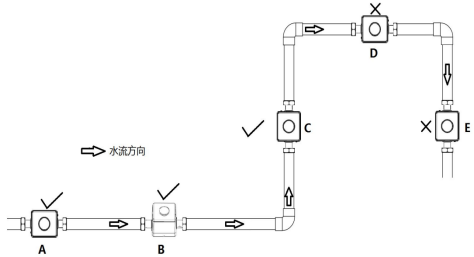

超声智能水表任意角度安装均可正常工作，但倾斜安装会导致计量精度发生变化，推荐采用水平及垂直的安装方向，正确的安装方式建议如下：
A：水平侧 90 度安装：推荐的安装方式
B：水平侧 45 度安装：推荐的安装方式
C：水表从下至上的垂直安装：推荐的安装方式
D：管网顶部水平安装：不推荐的安装方式
E：水表从上至下的垂直安装：不推荐的安装方式
正常情况水表无需额外安装前后直管段即可满足计量精度要求，然而在水流扰动恶劣情况下加装水表前直管段是必须的，前直管段的长度应符合流动剖面敏感度等级 U10 的要求。
水表前静压力应不低于0.03MPa，以避免漩涡的产生导致计量精度的变化。
超声智能水表配置数字化的数据通信接口，可远程传输水表内部存储的各项用户数据，详细的数据通信接口技术文档可直接联系我司索取相关资料。
可通过触控按键触发 NBIoT 通信，按触摸键 4-8 秒，松开，NBIoT 会主动触发一次通信，通信时通信状态标识符会闪烁，通信成功 LCD 显示切换到 RSRP 值显示。每天最多可允许触发 15 次通信。
