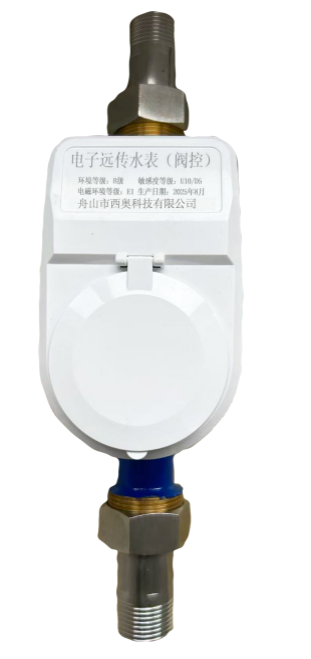

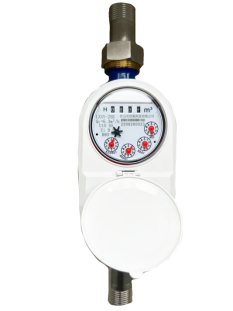

光电直读水表采用了光电直读技术读取字轮数据，与传
统脉冲表相比，它可将读数误差降低至零，是自动抄表
系统中机电转换零误差的电子远传水表，且采用低功耗
设计，平常无须供电，仅在抄表或阀门时才需要对它供
电。光电直读水表配合智能抄表系统设备，完成智能抄
读小区的水、电、气表数据，并实现与结算中心连网数
据共享。
特点：用来测量流经自来水管道饮用水的总量并通过M-BUS总线或RS485总线传输给二次仪表。内
置CPU、存贮芯片和通讯模块。只需在采集水表数据时供电。由光电管读出水表字轮编码，经CPU
判断产生数字并由M-BUS总线或RS485总线输出。LXLY-50～300为可拆卸螺翼式水表，计数器与下
层结构分离，读数永久保持清晰，更换计数器可在不停水情况下即可调换，水表维修不需从管道
上拆卸。
技术参数
公称口径 | 准确度等级
| 常用流量Q3 | 最小读书 m3 | 最大读数 m3 |
15 | Q3/Q1=80﹑63﹑ 50 准确度等级：2级 | 2.5 | 0.0001 | 9999 |
20 | 4 | 0.0001 | 9999 | |
25 | 6.3 | 0.0001 | 9999 | |
32 | 10 | 0.0001 | 9999 | |
40 | 16 | 0.0001 | 9999 | |
50 | 25 | 0.0001 | 99999 | |
65 | 40 | 0.0001 | 99999 | |
50 | Q3/Q1=200﹑160 ﹑80﹑50 准确度等级：2 级 | 40 | 0.001 | 99999.9 |
65 | 40 | 0.001 | 99999.9 | |
80 | 63 | 0.001 | 99999.9 | |
100 | 100 | 0.001 | 99999.9 | |
125 | 160 | 0.001 | 999999 | |
150 | 250 | 0.001 | 999999 | |
200 | 400 | 0.001 | 999999 | |
250 | 630 | 0.001 | 999999x10 | |
300 | 1000 | 0.001 | 999999x10 |
使用条件
冷水表水温 | 热水表水温 | 水压 |
≤30℃ | ≤90℃ | ≤1MPa（水表不能浸入水中） |
信号类型
LXSY-15～65E | LXLY-50～300 |
采用4位、5位光电编码 | 采用6位光电编码 |
最大允许误差
①在从包括最小流量（Q1）在内到不包括分界流量（Q2）的低区中的最大允许误差为±5%。
②在从包括流量（Q2）在内到包括过载流量（Q4）的高区中最大的允许误差：冷水表为±2%，热水
表为±3%。
信号接线
类型 参数 | 红线 | 黑线 | 黄线 | 蓝线 |
485/总线 | 电源正 | 电源负 | A | B |
M-BUS总线 | 不分极性 | 不分极性 | ||
电气参数
参数 接口 | 波特率 | 协议 | 地址码 | 表盘表示 | 直流电压 | |
M-BUS总线
RS485 总线 | 1200 | 645 F188 T188 Modbus | 645 | 后8位 | | 2线 36V |
2400 | F188 | 后8位 | | |||
4800 | T188 | 后8位 | | 4线 12V 24V | ||
9600 | Modbus | 后2位 | | |||
常见故障 | 诊断、分析 | 排除方法 |
单只通讯不上 | 接线错误或技术参数对接错误 | 重新接线及核对参数是否按要 求设置 |
批量通讯不上 | 整条线路短路 | 逐一排查，找到导致短路的水 表并寄 回厂家维修 |
水表不转 | 水表内有异物卡住机芯 | 拆下水表清理水表管道中的异 物，在 水表进口装过滤网 |
公称口径 mm | 长L mm | 宽B mm | 高H mm | 连接螺纹 |
15 | 165 | 98 | 104 | G1/4B |
20 | 195 | 98 | 106 | G1B |
25 | 225 | 103 | 112 | G1’1/4B |
32 | 230 | 104 | 117 | G1’1/2B |
40 | 245 | 124 | 147 | G2B |
非可拆50丝扣可定制，其长宽高：300x138x190mm，连接螺纹：G2’1/2B
公称口径
| 长L | 宽B | 高H | 连接法兰 | 重量 | ||
mm | mm | 外径D | 螺栓孔中 心 直径 D1 | 连接螺栓 数 量、规 格 | KG | ||
50 | 285 | 160 | 195 | 160 | 125 | 4*M16 | 9 |
65 | 285 | 180 | 200 | 180 | 145 | 4*M16 | 11 |
50 | 200 | 175 | 250 | 165 | 125 | 4*M16 | 12 |
65 | 200 | 185 | 255 | 185 | 145 | 4*M16 | 13 |
80 | 225 | 200 | 265 | 200 | 160 | 8*M16 | 15 |
100 | 250 | 220 | 275 | 220 | 180 | 8*M16 | 19 |
125 | 250 | 245 | 285 | 245 | 210 | 8*M16 | 22 |
150 | 300 | 285 | 375 | 285 | 240 | 8*M16 | 47 |
200 | 350 | 345 | 400 | 340 | 295 | 8*M16 | 48 |
250 | 450 | 395 | 484 | 395 | 350 | 12*M20 | 110 |
300 | 500 | 445 | 506 | 445 | 400 | 12*M20 | 115 |
法兰连接按GB4216.4-84《10巴灰铸铁管法兰尺寸》 | |||||||
公称口径 mm | 长L mm | 宽B mm | 高H mm | 连接螺纹 |
15立式 | 95（100） | 135 | 140（135） | G1/4B |
20立式 | 100 | 150 | 140（135） | G1B |
25立式 | 110 | 160 | 145 | G1’1/4B |
32立式 | 110 | 165 | 145 | G1’1/2B |
40立式 | 150 | 200 | 190 | G2B |

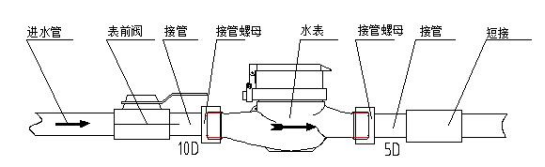

LXSY-15～40E安装图

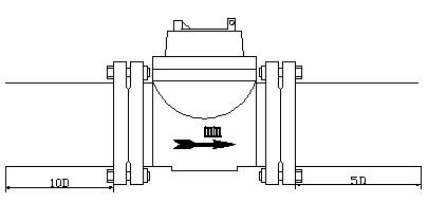

LXLY-50～300 及LXSY-50/65E安装图
下游流场敏感度等级：D5；气候和机械环境等级：B级；电磁环境等级：E1级； 不可测反向流。
高精度计量与零误差读取
通过光电传感器直接扫描表盘编码（如条形码、黑白刻度），将机械读数转换为数字信号，实现零
误差直读。计量精度达±0.05%，远超传统水表。
低功耗与长寿命设计
采用超低功耗模式，日常无需供电，仅在抄表或阀门操作时短暂供电10。电池寿命可达8年，且无
需人工清洗或维护，抗压、防爆、耐高温，使用寿命长。
强抗干扰与稳定传输
通信协议：支持RS-485（传输距离1200米）和M-Bus（传输距离1000米），均采用差分信号传输，
对电磁干扰和共模噪声高度免疫。环境适应性：IP68防水等级，可适应潮湿、粉尘等复杂环境，信
号弱区域（如地下室）也能稳定工作。
远程智能化管理
支持远程抄表、阀门控制及缴费，通过智慧水务平台实现数据实时传输与分析，降低产销差。
防欺诈与数据安全
自动记录用水数据，杜绝人工篡改可能，且具备远程监控异常用水的能力，有效防止水表欺诈。
LXSY-15～40E直读远传水表附带接管、螺母、密封垫圈各两个及使用说明书。LXSY-50E/65E及
LXLY-50～300水表附带密封垫圈两个和使用说明书一份。
