电气参数

机械参数

4G.cat1 技术

信号网络深度覆盖(地下表井、管道井等均可正常使 用)、超低功耗、通讯稳定可靠。

全密封技术

所有线路全部采用IP68 密封设计，无外露电极，密封性好

采用电信工业级SIM卡

耐高低温(-40度一+105度),抗震动 (20HZ—2000HZ)、读写次数(50万次)

远程抄读

周期性定时主动上报表计读数。

远程阀控

可远程关阀和开阀。

预警系统

电池欠压，计量异常等告警提示。

超长寿命组合电池

标准ER26500电池+SPC1520电池电容组合供电保证6年以上使用无须更换

内置/外置天线

支持内置/外置天线、信号稳定可靠，实现全覆盖， 无盲区

采样准确度高

基于我司模块光电、霍尔、干簧管、磁开关采样的水表远传，读数准确性可达到100%

(1)计量：识别双霍尔信号，并转换至相应的计量单位，根据计量量更 新表具使用总量。由于使用

的为双霍尔采样，故可以判别攻击，如果判别攻击后，置位表状态字节。攻击消除之后，自动清

零表状态字节的攻击位；

(2) 电量检测：读取数据帧中包含电池电压，用于判定电池是否低电；

(3)  (定时上传数据：默认上传周期为24小时，可设置上传频率：6小时、 12小时、24小时、48小

时；

(4) 手动上传数据：按键5秒上传或者刷用户卡数据上传；

(5) 红外参数配置：用于设置表具地址、通信参数等基本情况；

(6) 根据后台预置命令执行开阀、关阀操作。

(7) 可设置选择上传连接平台：电信测试平台、电信正式平台，默认连 接正式平台。

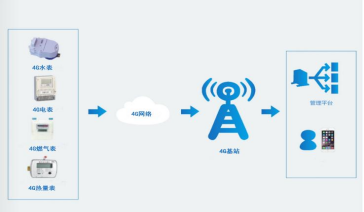

                                                        产品及网络组成图产品架构图

物联网阀控水表参数（DN65以下为球阀，DN80以上为先导阀尺寸）

（备注：以上尺寸DN15-DN65为水平旋翼式，球阀阀控，DN80到DN200为垂 直螺翼式，先导阀

阀控）

物联网无阀水表参数

（备注：以上尺寸DN15-DN65为水平旋翼式，DN80到DN200为垂直螺翼式）

（1）新装管道务必把管道内沙子、泥沙、麻丝等杂物冲洗干净后方可装表，以免造成水表故障。

（2）选用水表规格应以常用流量为宜，不能单凭管道口径来确定水表的口径。水表不宜通入带有腐蚀性的液体，且冷水表禁止通入热水。

（3）水表安装时表壳上的箭头方向必须与水流方向一致，卧式水表安装必须水平。立式水表的水流方向必须是自下而上。水表安装位置应能避免暴晒，且便于拆卸和观察的场所，寒冬季节应采取保温措施。

（4）锅炉进水端安装水表时必须装回止阀，防止热水和蒸汽回流损坏水表 。

（5）水表上方严禁搁置任何物品。注意防潮、防湿，严禁水滴渗入水表控制器内损坏控制系统影响用户正常使用。

（6）水表安装时，注意水表的连接长度，当两端管路间距超过水表连接长度时，应修正管路间距，满足水表连接长度，否则间距过大强行安装将造成水表连接螺纹端断裂或管接头断裂以及连接螺母的损坏；若水表的两端管 路不在同一轴线上，应通过其它途径来修正管路在同一轴线上，满足水表的 安装尺寸。

（7）为计量准确，水龙头应高于水表。

（8）水表不应直接与管道连接，水表与管道间应通过连接管、密封垫圈、 连接螺母连接，拆装时，切不可用力硬扳，以免扭坏表壳。

（9）安装具有节水节能的水表时，在进水口一定要用配套专用管接头， 以减少水压波动引起的水表自转现象。

（10）由于未严格按照安装注意事项进行安装，造成水表或其配件的损坏，一切损失由安装者自负。

（11）外置天线的水表，将外置天线置于地面以上，利于信号传输，保护天线。

（1）长期使用后，杂物堵塞或零件磨损等原因引起误差，须检修后使用。 水表上的铅封用户不得破坏，发现不正常现象应通知自来水公司或管理部门检修。

（2）水表安装使用后，应定期巡回检查表的运行情况和电池电压是否正常。

（3）水表运行几年后，当显示屏显示数据不清晰，可能是电池的电量不足，应立即由专门技术人员更换电池。

（4）如发现LCD(液晶显示屏)显示乱码或异常符号标志，请与售水部门联系。

（5）表属于计量器具，必须按照国家标准对水表进行定期检定，并在检定时更换电池。

1、关于水表的防冻水表的正常工作环境温度应在0℃以上，在冬天来临之前及寒冷地区，水表的使用、管理部门请务必做好水表的防冻工作。 凡是因水表或接管螺母安装不当、使用不当、管道破裂、水表结冰、冷 冻等原因造成的水表损坏、停水、漏水及因停水、漏水产生的其它相关损失 (如漏水浸泡地板、家具、设备等)一律由水表的管理者、使用者负责，产品供应商和生产厂家不承担任何责任。

2、关于电子部分与机械部分显示不一致的问题对于同时带有机械字轮显示的智能水表，如果电子部分损坏，造成电子部分不显示或与机械字轮显示数值不一致时，根据国家《计量法》相关规定， 使用量的计算应以表具的机械字轮部分为准。

3、关于产品走负数的问题 当产品的表内余量为0时，如果因异物卡住等原因阀门未能关闭，用户继 续用水时，会继续正常计量累计用水量，并将多走的水量在“ 余量 ”上显示为负数。用户下次购水刷卡时，会自动将透支的数量扣除，不会给收费部门造成费用损失。若出现个别用户长时间未购水或平均用水量异常的情况，智能表的管理部门应及时到户巡查，检查用户用水状态，及时排查出异常情 况。 因智能表管理部门疏于巡查和管理造成的用水损失，智能表的产品供应商和生产厂家不承担任何赔偿责任。
