双路智能充电插座是为满足电动单车充电所需而开发的充电设备，与电动单车车配充电器配合使用，为电动单车提供充电服务。本产品安装方便、占地面积小、操作简便、外观时尚，适用于公共停车场、居民小区停车场、企业专用停车场、事业单位停车场等各类露天以及室内停车场。因本产品为高压设备，请您切勿自行拆卸壳体或改造设备的线路。

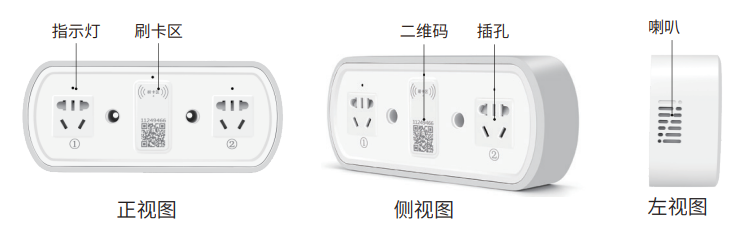

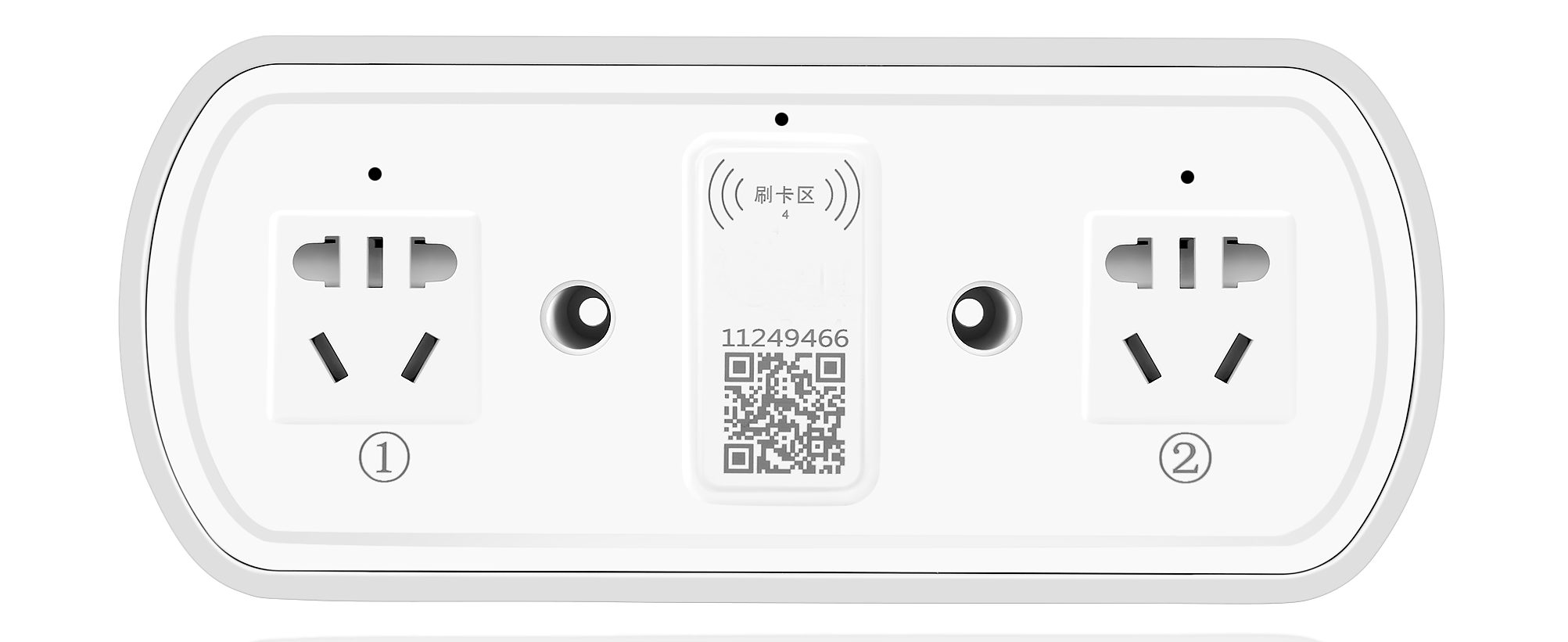

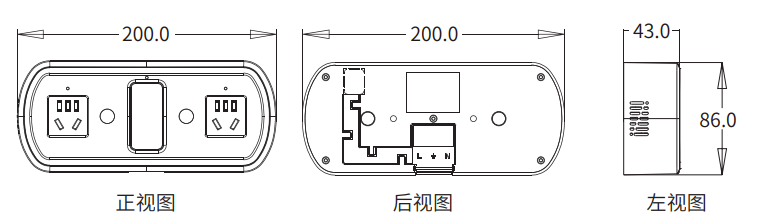

产品名称 | 双路智能充电插座 | 产品尺寸 | 200*86*43mm |
单路输出功率 | 2000W | 输入/出电压 | AC220V±10%，50HZ~60HZ |
待机功率 | ≤2W | 防护等级 | IP54 |
消费方式 | 扫码/刷卡/计量/包月/临时 | 通讯方式 | 485通讯/LORA/NB/4G |
充电路数 | 双路独立 | 外壳材料 | ABS阻燃材料 |
环境温度 | -20°C~50°C | 充电接口标准 | 新国标5孔插座 |
安全防护 | 芯片检测/充满自停/温感报警/门磁感应/过零检测/短路预检/充满自停/空载/过载断电 | ||

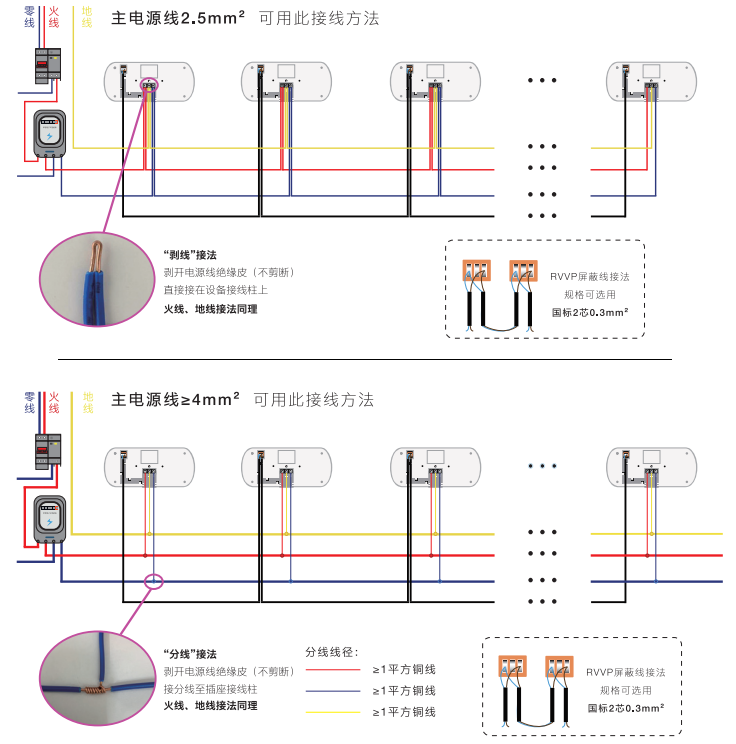

此接线图为4G一体机搭配双路插座接线图
注意
▲只有专业的电工或者具备专业资格的人员才能进行操作。▲设备安装前，请确认充电桩及接线端子均不带电，充电桩前后级电气开关均处于断开状态，且保证自联接过程中不会出现充电桩上电情况。电缆连接过程中工作人 员可能靠近的区域存在带电的部件时，应对相应的部件进行隔离防护措施，防止操作人员意外触碰。 ▲使用中若需要延长或更换破损的输入电缆时，所选电缆规格需满足过电流及电 压要求，且留有足够的余量，且同一侧的电缆应当选用相同规格型号。 ▲充电桩输入输出电流及电压请参照充电桩技术指标
操作之前，请详细阅读本手册，以了解设备正确的使用方法，阅毕请妥善保存，以便日后参考。
本设备的输入、输出电压为危险的高压，会危及人的生命安全；
请严格遵守机器上和手册中的所有警告及操作说明；
非授权的专业维修人员请勿拆卸设备。
观察周边环境
1. 充电区域的长度测量
2. 距离停车位的位置测量，确保其他车辆能正常出入
3. 明确配电箱位置
4. 明确是否有潮湿渗水
确认设备安装方式、走线方式
1. 根据现场实际情况，选择设备安装方式：挂墙式、支架式；建议符合条件使用挂墙式安装，可节省施工成本
①室内安装：尽量选择信号较好区域、方便用户充电
②室外安装：注意高地防雷、雨天水淹等情况
2. 确认电源线的走线距离，现场大致走线方式，埋地、桥架、沿墙敷设等；建议尽量 沿墙敷设
安装充电桩、提前规划插座距离
1. 在安装充电桩前需确认充电桩的规格，确认充电桩的数量（一般刚需居民小区建议插座-车配比1:4或1:5）
2. 确认现场物业接电要求，预算功率选定匹配功率主线规格，选定漏电保护和空气开关每个插座需间隔至少110cm-130cm距离保证充电车辆的进出顺利

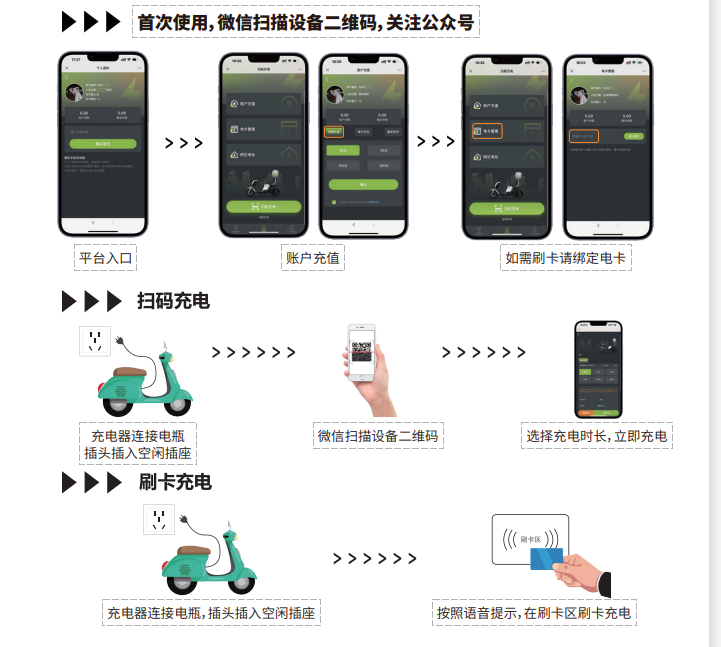

1.关注要使用的充电公众号
2.申请小区： 填写设备所在小区信息、小区管理员的用户编号、联系方式及分成比例
3.审核小区
4.添加充电区： 在“项目管理”中点击新申请小区，添加充电区，并设置充电模式及收费标准
5.添加设备： 点击充电区中的“添加设备”，扫描设备二维码即可
