一、产品概述
DTSY6705-4G型三相电子式多费率阶梯电能表是采用先进的电能计量专用芯片，与成熟的多费率技术相结合设计而成，应用数字采样处理技术及SMT工艺，根据居民实际用电状况所设计、制造，具有国际先进水平的电能仪表。
该表实现分时计量，设定日自动转存 数据，手持终端或PC机编程及抄表，LCD 显示等功能；可进行4种费率、10个时段、 4个时区及12位表号等设置，并具有电能 测试脉冲和秒脉冲输出。
| 内置10年流量卡 | 尖峰平谷分时计费 | 阶梯电价设置 | 无需其他设备辅助 |
主要特点：应用计算机管理，先购电后用电；在额定电流范围内能限制最大使用功率（由供电部门限定）；短信通知或自动断电告警用户购电；电量为零时，自动拉闸断电；并具有一定的防窃电软件设计等。内置移动通信模块，电表无需布线，通电自动联网。
本仪表符合标准GB/T 15284-2002《多费率电能表特殊要求》和GB/T 17215.321- 2008《交流电测量设备特殊要求第21部分：静止式有功电能表（1级和2级）》，通讯规约符合《DL/T645-1997多功能电能表通信规约》。产品内置4G-LTE通信模块,通过移动蜂窝网络与云端服务器通讯采用TCP协议提供可靠的服务,数据传输稳定,无差错,不丢失。
二、型号规格技术参数
1、规格型号
| 规格/型号 | 精度等级 | 电压规格(V) | 电流规格（A） |
| DTSY6705 | 1.0 | 3×220/380 | 互感式：1.5(6) 直接式：5(20)、10(40)、 15(60)、20(80)、30(100) |
2、主要技术参数
① 基本误差:
| 电流值 | |||
| 直接接通仪表 | 经互感器仪表 | 功率因素 （COSφ） | 基本误差（%） |
| 0.05Ib≦I<0.1Ib | 0.02Ib≦I<0.05In | 1 | ±1.5 |
| 0.1Ib≦I<Imax | 0.05In≦I<Imax | 1 | ±1.0 |
| 0.1Ib≦I<0.2Ib | 0.05In≦I<0.1In | 0.5(感性) 0.8(容性) | ±1.5 |
| 0.2Ib≦I<Imax | 0.1In≦I<Imax | 0.5(感性) 0.8(容性) | ±1.0 |
② 电气参数（参比条件）：
| 起动电流 | 功 耗 | 潜 动 | 电压范围 | 工作温度范围 |
| 0.4 % Ib | 电压线路<1.0W，3.0VA；电流线路 < 1.0VA | 具有逻辑防潜动电路 | 220V±10% | -25℃～+55℃ |
③ 费率工作参数：
| 时钟准确度(日误差) | 电池容量 | 停电后数据保存时间 | 费率数 | 时段数 |
| ≤0.5S (23℃) | ≥1200mAh | ≥10年(用新电池) | 4 | 10 |
三、产品功能特点
| 【电能计量功能】: 电能量按总、尖、峰、平、谷分别累计、存储 |
| 【预存电费功能】: 先充值后用电、解决收费难问题 |
| 【拉合闸功能】: 欠费自动拉闸断电、充值自动通电、手动远程拉合闸 |
| 【保护功能】: 超负荷自动断电，电流过大时自动断电保护，负荷正常时自动通电 |
| 【插卡充值功能】: 在网络意外中断情况下需要充值，可临时用卡给电表充值，充值方式多样化 |
| 【无线网络通信】: 提供4G-LTE移动网络通讯制式 |
| 【电流规格】: 5(20)A；10(40)A；5(60)A；20(80)A；30(100)A |
| 【定时抄表】: 远程定时自动抄表 |
| 【手机充值缴费】: 手机支付宝、微信都可支付缴费 |
| 【无线数据传输】: 电表内置4G-LTE流量卡，免费送10年流量 |
| 【手机短信通知】: 余额低于报警值，系统会发给用户催缴短信；充值成功，手机短信通知 |

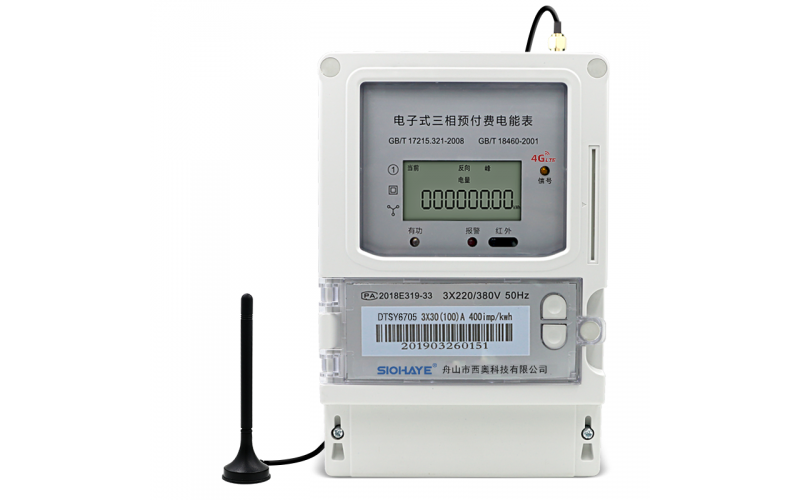

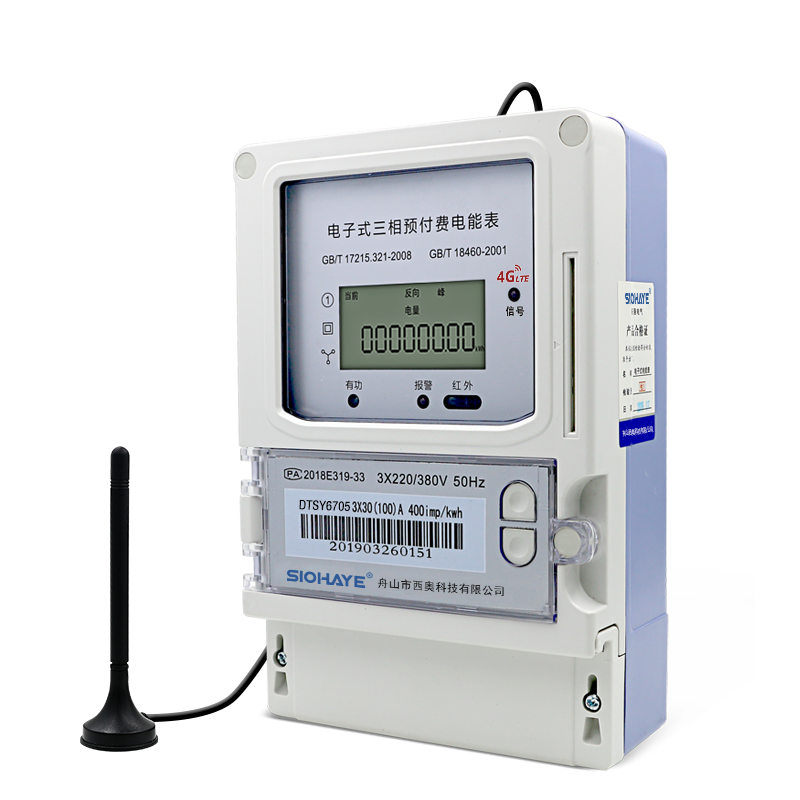

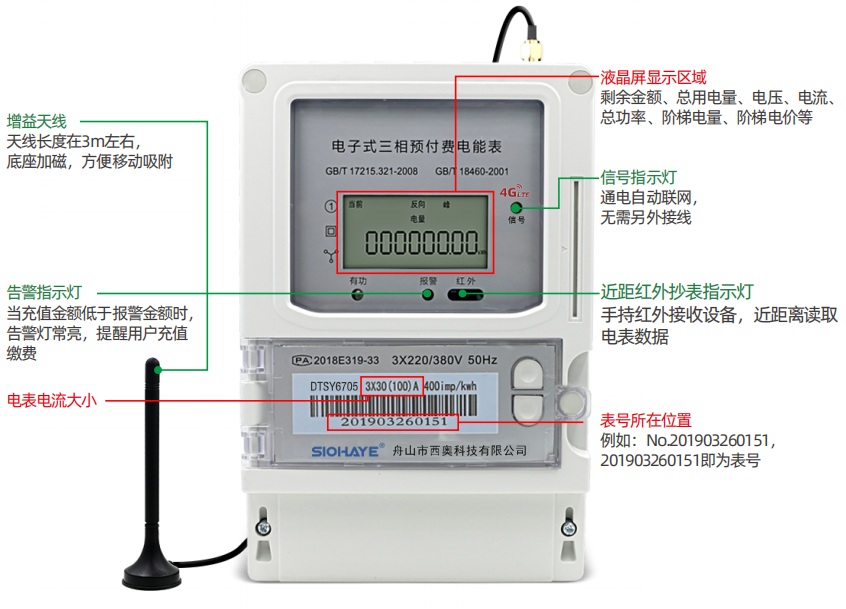

四、外观图
五、电表电流选择
电表电流不是选择越大越好，或者越小越好，而应该选择与耗电功率相对应的。电流要算所有电器加起来的电流，电表电流买小了，电表会烧。负载电机，电表功率或者电流需要放大3-4倍，否则电表过载会烧毁。
| 1.5(6)A 互感式，电流多大，配多大电流互感器，适用功率3×220V电流互感器电流 |
| 5(20)A 直接式，适用功率13000W以下 |
| 10(40)A 直接式，适用功率26000W以下 |
| 15(60)A 直接式，适用功率39000W以下 |
| 20(80)A 直接式，适用功率52000W以下 |
| 30(100)A 直接式，适用功率66000W以下 |

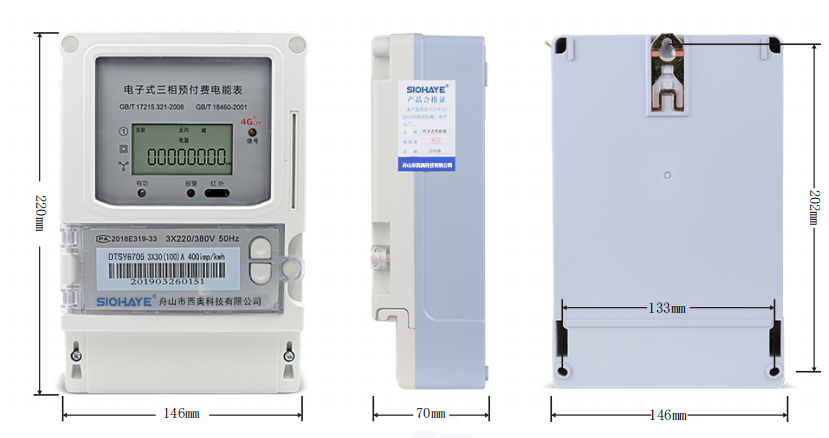

六、产品尺寸

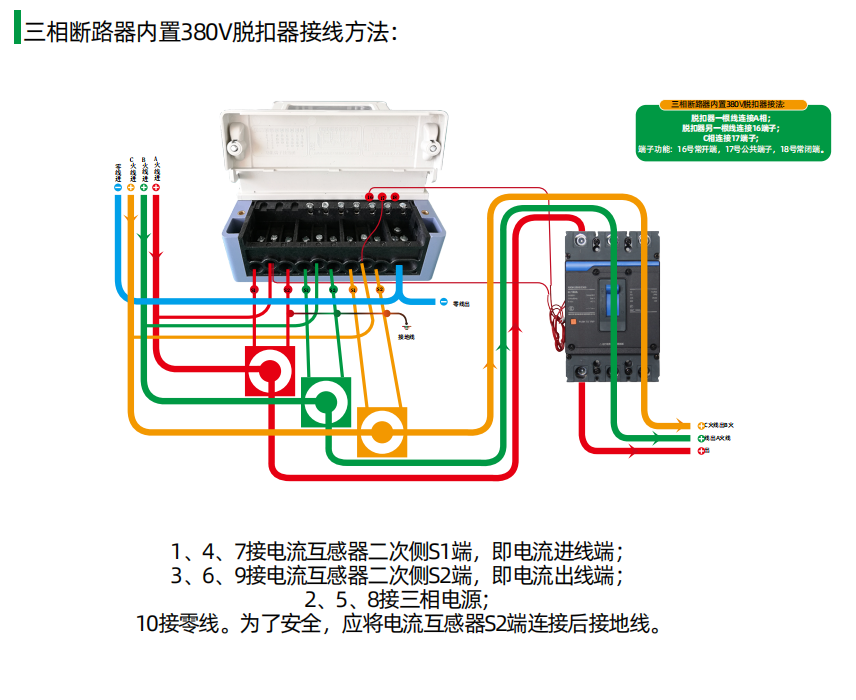

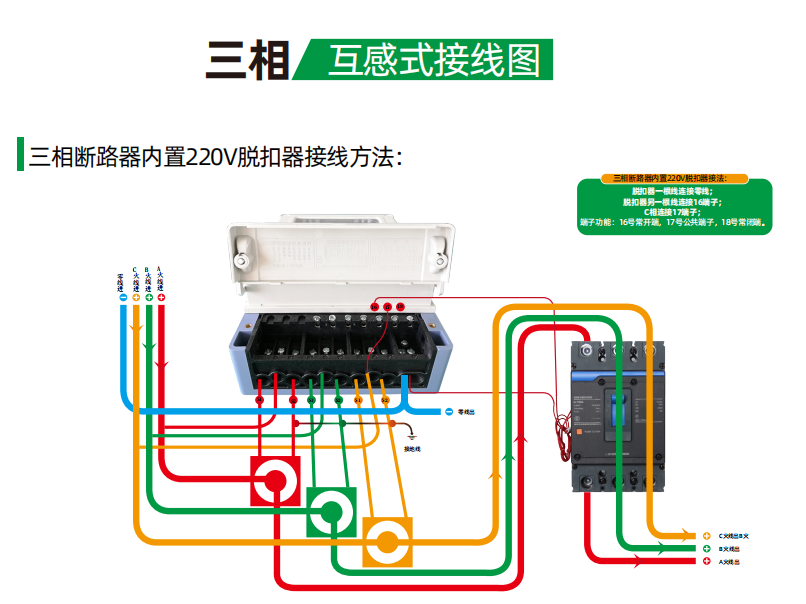

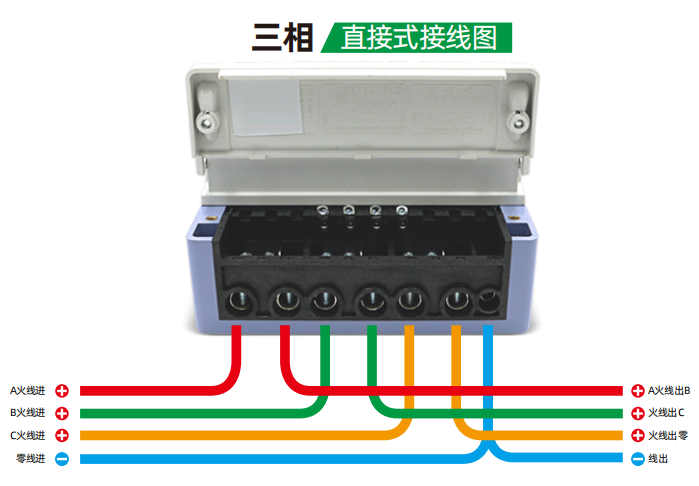

七、接线图
