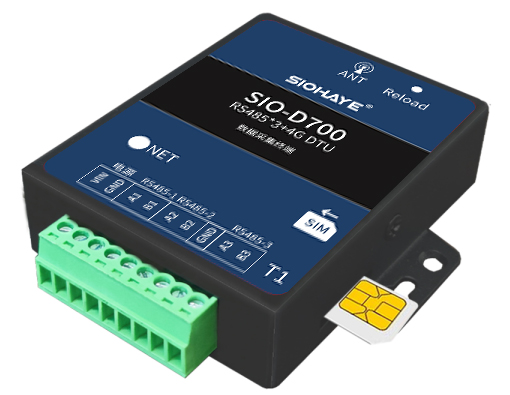

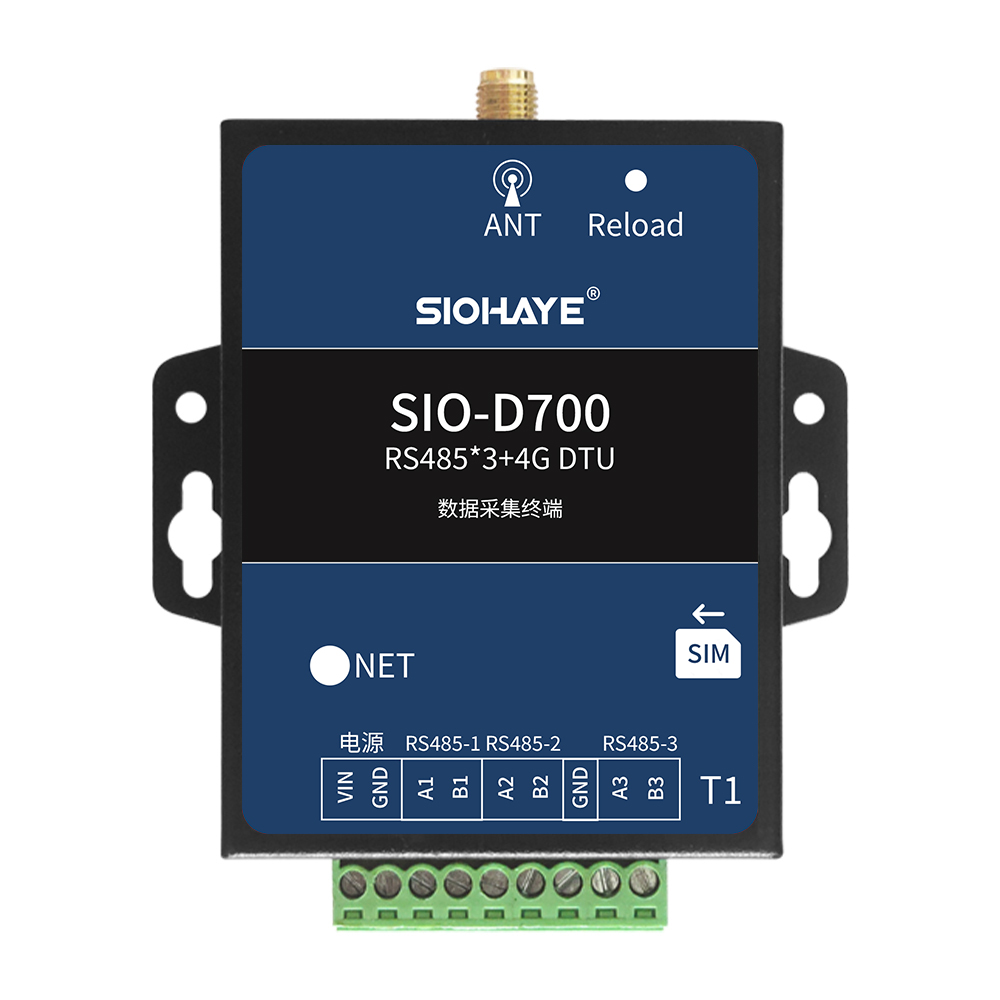

SIO-D700T1
1. 简介
SIO-D700T1 DTU是由西奥推出的工业级的4G Cat1 DTU 。小巧、稳定、可靠。适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景，特性如下:
1) 支持直流8~90V宽电压供电，支持电源防接反；
2) 支持接触放电±8KV，空气放电±15KV；
3) 工作环境为-35℃-75℃；
4) 支持3路RS485；
5) 支持1路ADC采集供电电压；
6) 支持西奥DTU透传固件，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、腾讯IOT。
2. 硬件规格
2.1. 硬件参数
功能事项 | 详细说明 | |
4G模块 | 网络标准 | Cat1 4G全网通，支持中国移动、联通、电信 |
网络频段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
电源参数 | 8~90V，10W电源，推荐10V以上电源 自带1路ADC采集供电电压 | |
工作环境 | 工作温度 | -35℃ ~+75℃ |
工作湿度 | 5%~95%RH(无凝露) | |
RS485串口 | 3路 | 1200-230400；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验 |
ADC | 1路 | 只支持供电电压采集 |
尺寸 | 86*72*20mm | |
安装方式 | M3螺丝安装 | |

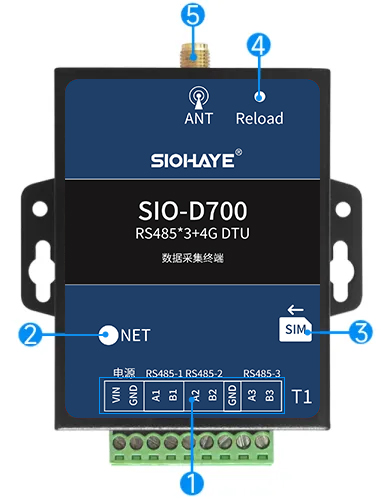

2.2. 硬件资源介绍
编号 | 标识 | 功能 | 说明 |
1 | VIN/GND | 电源 | VIN电源正极，GND电源负极 范围8~90V，10W电源 自带1路ADC采集供电电压 |
A1/B1 | RS485 | RS4851 | |
A2/B2 | RS485 | RS4852 | |
GND | |||
A3/B3 | RS485 | RS4853 | |
2 | NET | NET LED 系统状态指示灯 | |
3 | 外置SIM卡 | 自弹SIM卡，中卡，方向缺口朝外 支持贴片卡，默认没贴 | |
4 | Reload | 长按7秒，恢复出厂设置 |
注意USB和BOOT放到内部，如果需要二次开发和日志调试需要拆开外壳。

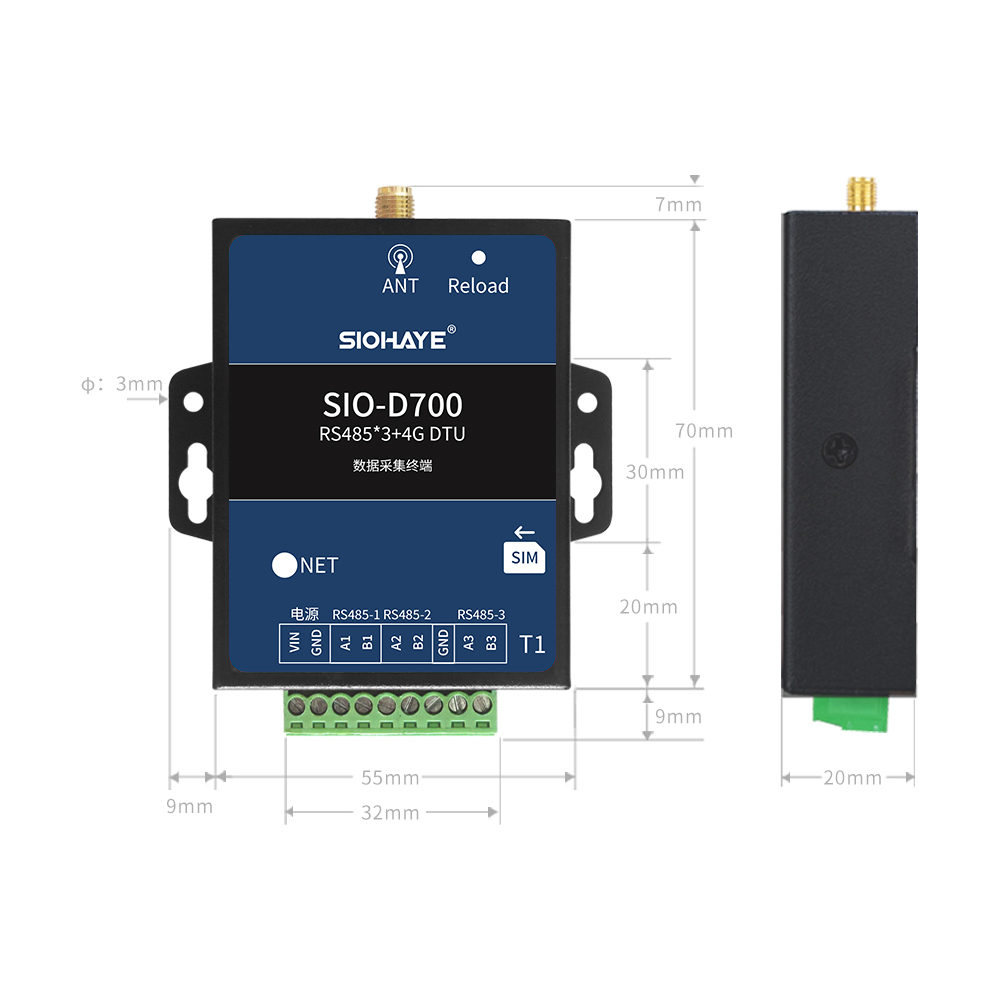

2.3. 硬件尺寸
外壳尺寸
3. LED状态描述
指示意义 | 现象 | 备注 |
SIM卡不识别 | NET LED 5000ms亮 5000ms灭 | |
SIM卡正常，但注册不了网络 | NET LED 100ms闪烁 | |
注册网络成功，但没连上服务器 | NET LED 500ms慢闪 | 没有任何通道链接服务器 |
成功连上服务器 | NET LED 1000ms慢闪 | 至少有一个通道链接服务器成功 |
4. 测试硬件连接方法
4.1. SIM卡安装方向
