SIO-U307U（网卡版本）
1. 简介
U307U 核心板是由银尔达（yinerda）基于移动M307R模组推出的网卡产品 。小巧、稳定、可靠。
特性如下:
1) 支持5V USB直插供电；
2) 工作环境为-35℃-75℃；
3) 支持标签logo定制服务；
4)支持Windows,Linux,安卓系统上网功能。做成一张4G网卡使用。
2. 硬件规格
2.1. 硬件参数
功能事项 | 详细说明 | |
4G模块 | 网络标准 | 4G全网通 |
网络频段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
理论速率 | LTE-FDD:最大下行速率10Mbps，最大上行速率5Mbps LTE-TDD:最大下行速率9Mbps，最大上行速率9Mbps | |
电源参数 | 5V USB供电 | |
工作环境 | 工作温度 | -35℃ ~+75℃ |
工作湿度 | 5%~95%RH(无凝露) | |
TTL | 1路 | 产测串口，3.3V电平 |
尺寸 | 34*87mm | |
安装方式 | USB直插 | |
2.2. 硬件资源介绍
编号 | 标识 | 功能 | 说明 |
1 | USB | 电源/USB | 5V USB供电接口，同时也是USB接口，用来下载程序或者调试日志。 |
2 | 4G天线 | ||
3 | BOOT按键 | 强制升级按键；按下按键，再上电设备，模组进入下模式 | |
4 | Relaod | Reload 按键，按7秒恢复出厂设置（网卡版本无效） | |
5 | TTL | 产测串口 | |
6 | NET LED RDY LED | 设备状态指示灯 | |
7 | SIM卡 | 大卡，插卡方向随卡槽上丝印插入 |

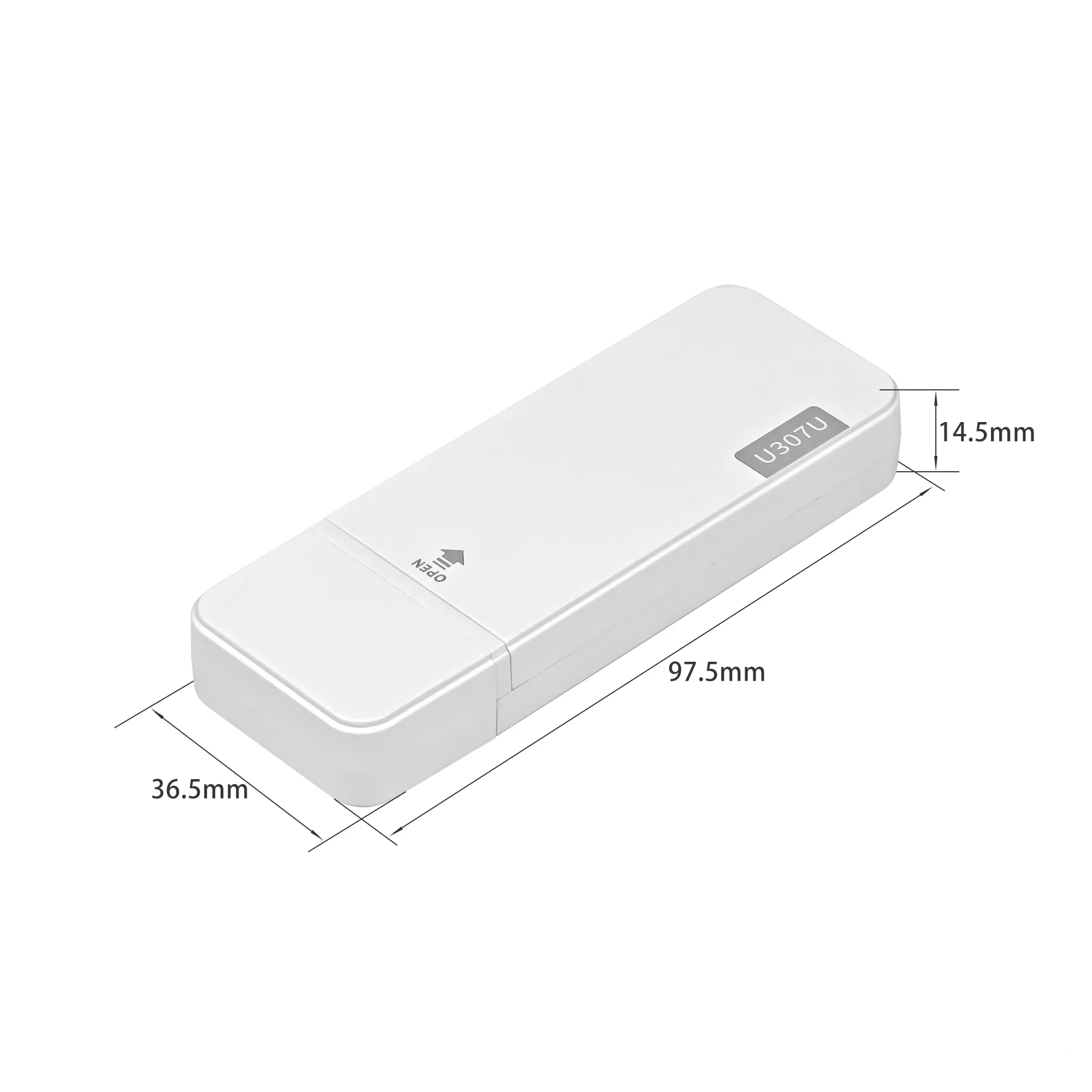

2.3. 硬件尺寸
3. NET LED 状态描述
LED | 状态 | 说明 |
NET LED | 亮50毫秒，灭950毫秒 | 未注册网络 |
亮50毫秒，灭2000毫秒 | 网络注册成功 | |
常灭 | 关机或者休眠 | |
RDY LED | 常亮 | 正常工作 |
常灭 | 休眠 |
4. 测试硬件连接方法

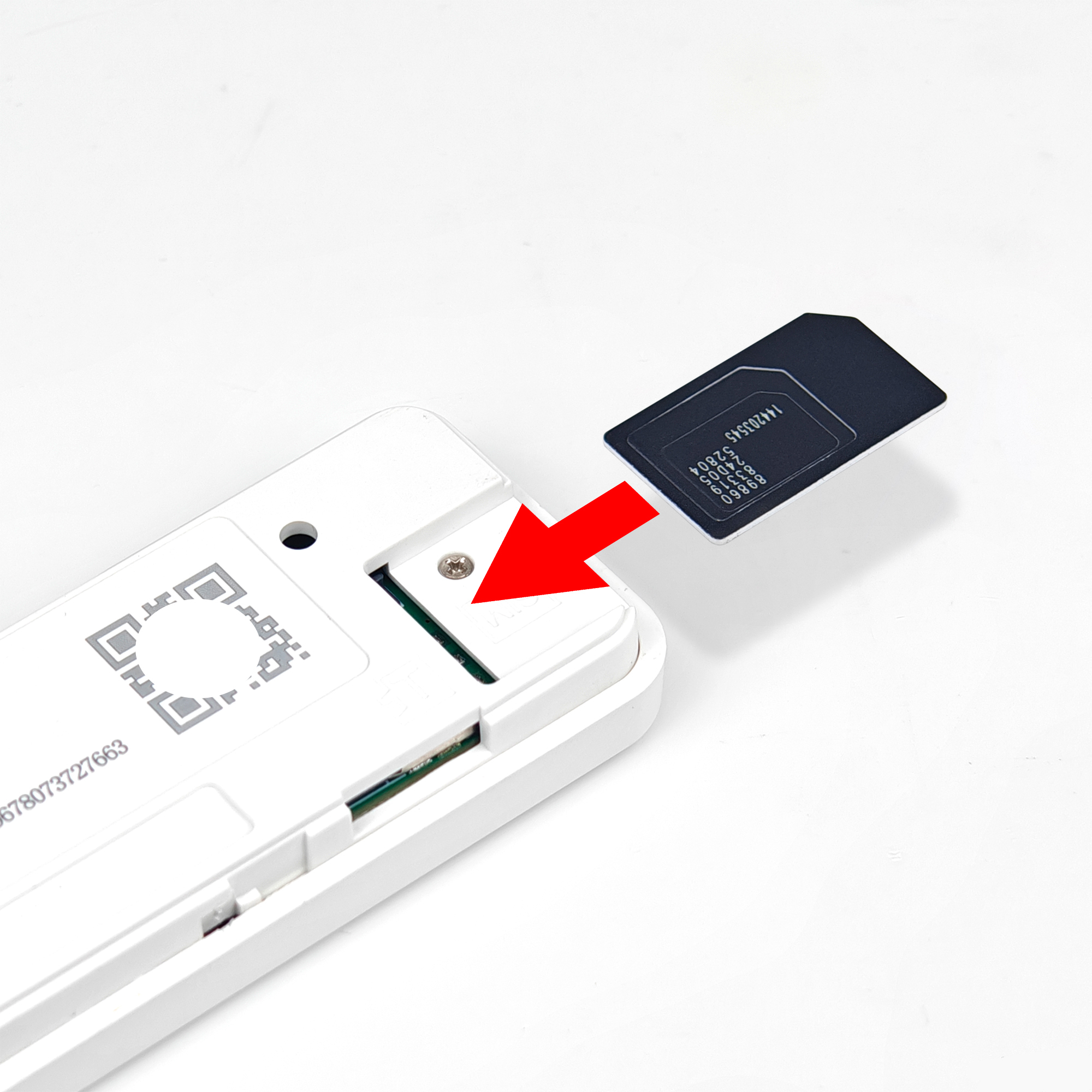

插卡方向
