SIO-U100U（DTU固件)
1. 简介
U100U 核心板是由银尔达（yinerda）基于合宙Air780EP模组推出的USB供电DTU 。小巧、稳定、可靠。能够把接收网络数据、短信自动发送到目标服务器。
特性如下:
1) 支持5V USB直插供电，USB接口；
2) 工作环境为-35℃-75℃；
3) 支持外部独立硬件看门狗，不死机；
4) 支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet，华为IOT，电信云，涂鸦云、ThingsCloud等平台；
5) 支持标签logo定制服务；
6) 支持二次开发定制。
7)支持SSL证书加密TCPS/MQTTS/HTTPS 协议；
2. 硬件规格
2.1. 硬件参数
功能事项 | 详细说明 | |
4G模块 | 网络标准 | Cat1 4G全网通 |
网络频段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
电源参数 | 5V USB供电 | |
工作环境 | 工作温度 | -35℃ ~+75℃ |
工作湿度 | 5%~95%RH(无凝露) | |
TTL | 1路 | 产测串口，3.3V电平 |
尺寸 | 34*87mm | |
安装方式 | USB直插 | |
2.2. 4G 模块功耗参考
待机电流为 DTU 保持服务器网络连接，不发数据的时候的平均电流；5V 发送数据的电流平均约30ma计算；
编号 | 供电电压 | 关闭全部 LED | 待机电流(ma) | 备注 |
1 | 5V | N | 5.7~8ma | |
2 | 5V | Y | 5.1~7ma |
2.3. 硬件资源介绍
编号 | 标识 | 功能 | 说明 |
1 | USB | 电源/USB | 5V USB供电接口，同时也是USB接口，用来下载程序或者调试日志。 |
2 | 4G天线 | ||
3 | BOOT按键 | 强制升级按键；按下按键，再上电设备，模组进入下模式 | |
4 | Relaod | Reload 按键，按7秒恢复出厂设置 | |
5 | TTL | 产测串口，放到外壳内部 | |
6 | NET LED RDY LED | 设备状态指示灯 | |
7 | SIM卡 | 大卡，插卡方向随卡槽上丝印插入 |

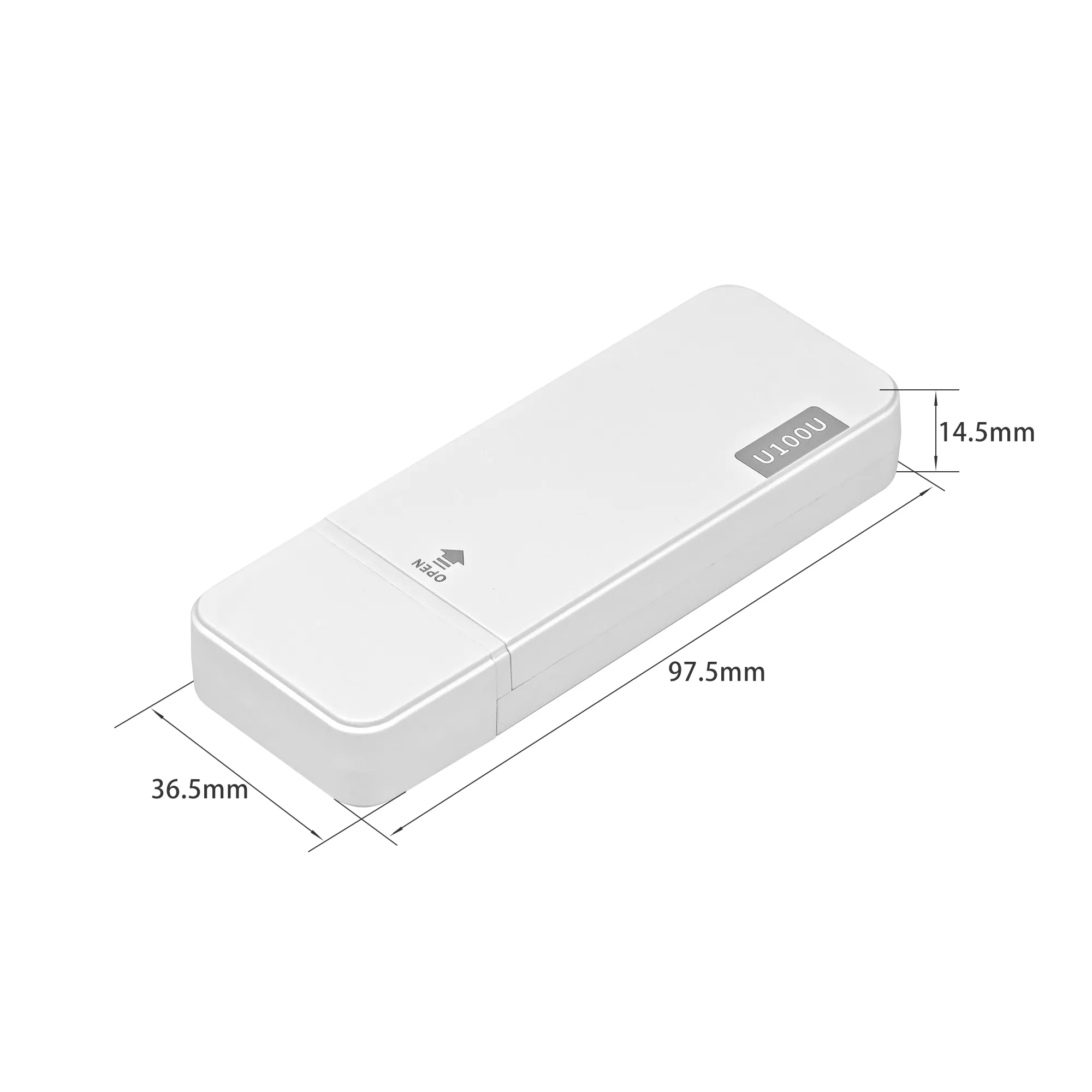

2.4. 硬件尺寸
3. NET LED 状态描述
指示意义 | 现象 | 备注 |
SIM卡不识别 | NET LED5000ms亮 5000ms灭 | |
SIM卡正常，但注册不了网络 | NET LED 100ms闪烁 | |
注册网络成功，但没连上服务器 | NET LED 500ms慢闪 | 没有任何通道链接服务器 |
成功连上服务器 | NET LED 1000ms慢闪 | 至少有一个通道链接服务器成功 |
4. 测试硬件连接方法
插卡方向
