一、产品概述
Lora无线远传水表是针对日常用水的实际需要,自行研制的一款便于远程抄表及控制的水表。实现水表用水量的远程直读,有效的避免了管理部门上门抄表。方便管理部门对Lora无线远传阀控水表的用水情况进行控制,使得远程抄表及控制变得更快捷、可靠、在节约人力、物力和财力的同时,有效地提高生产力。
主要特点:单片机采用高可靠性设计,运行稳定。独有防气泡工艺,抄读数据成功率高。不受外界强磁攻击,抗干扰性能极强。全密封设计,防水性能好。日常工作无需供电,使用寿命长。远传水表采用LORA无线通讯方式,信号传输稳定,抄表方式快捷,数据更准确、可靠。远传远控水表,可通过系统软件实现预付费功能,开/关阀操作。
(1)Lora无线远传水表是按照国家标准GB/T778.1~3-1996《冷水水表》、C]/T224-2012标准设计制造的预收费水表,无线远传水表其实就是以湿式水表为计量基表,加装具有远传发讯输出计量数据的模块装置,接收无线抄表主设备的抄表指令发射数据。
(2)LoRa模块,通常实现的就是物理层的通信,目前,LoRa主要在全球免费频段运行,包括433、868、915 MHz等,LoRa技术具有远距离、低功耗(电池寿命长)、多节点、低成本的特性,Lora无线远传水表由无线通讯模块和基表组成,具有计量、运算、存储、诊断、无线远传等功能。
二、型号规格技术参数
1、主要技术指标
公称口径量程比例 DN(mm) | 量程比例 | 常用流量 m³/h | 过载流量 m³/h | 最小流量 m³/h | 分界流量 m³/h | 最大读数 M³ |
15mm | 100 | 2.5 | 3.125 | 0.025 | 0.4 | 99999.9 |
20mm | 100 | 4 | 5 | 0.04 | 0.064 | |
25mm 32mm | 100 | 6.3 | 7.875 | 0.063 | 0.108 |
最大允许误差:
---从包括最小流量在内到不包括分界流量的低区中的最大允许误差为±5%---从包括分解流量在内到包括最大流量的高区中的最大允许误差冷水水表为±2%,热水水表为±3%。
2、主要尺寸参数
公称口径 DN(mm) | 长度 L(mm) | 宽度 L(mm) | 高度 L(mm) | 螺纹 D | 连接螺纹长度(mm) Amin Bmin |
15 | 165 | 108 | 138 | G3/4B | 10 12 |
20 | 194 | 108 | 138 | G18 | 12 14 |
25 | 225 | 108 | 138 | G1/4B | 14 16 |
3、电气参数
工作电源 | 工作环境 | 通讯规约 | 采集器带载 | 采集器信号传输 | 水表承压 | 电源内置锂电池 | 防水等级 |
DC3.6V | 温度0.1℃至+45℃(冷水)、0.1℃至90℃(热水) | Lora扩频无线通讯、自组网 | 采集器正常带载水表为200块左右(具体以实际情况为准) | 采集器采用4G移动网络信号传输稳定快速,无需集中器 | 水表可承受1.0MPa的水压强度,无泄漏及损坏 | 可更换内置锂电池,3.6V容量,每月通讯1次可坚持使用3-5年左右 | IP65 |
三、产品功能特点
【计量功能】:水表可测量流经自来水管道水的体积总量园 |
【预存水费功能】:先充值后用水、解决收费难问题 |
【开关阀功能】:欠费自动关阀断水、充值自动开阀、手动远程开关阀 |
【集抄管理系统功能】:可使用PC机通过远程无线通讯的方式对水表进行表号设置、读写用量等功能。 |
【保护功能】:有磁场干扰时自动关阀、电池电压较低时自动关阀 |
【电池缺电提醒功能】:远程管理系统通过抄表,读取水表电池电量过低信息,提醒管理员及时更换 |
【用水量显示】:液晶屏显示和机械显示 |

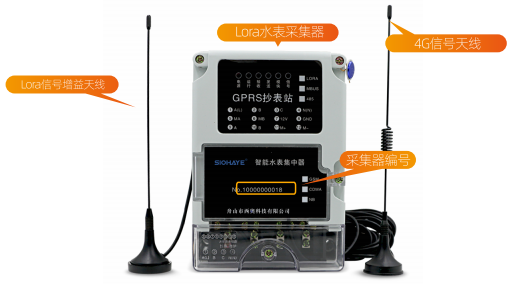

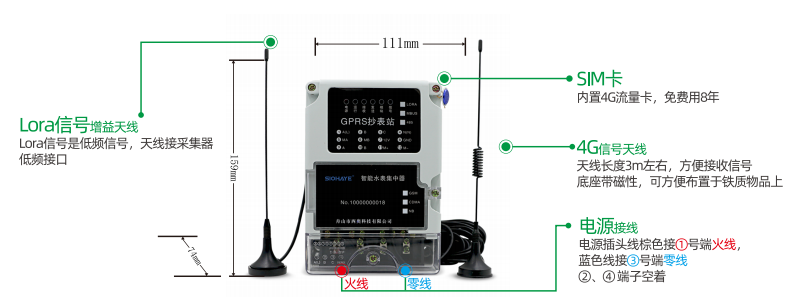

【水表采集器移动网络传输】:使用4G移动网络,与系统后台数据传输 |
【安装方便】:与普通基表安装方式一样,不改变现有水表安装习惯。 |
【手机充值缴费】:手机支付宝、微信都可支付缴费 |
【手机短信通知】:余额低于报警值,系统会发给用户催缴短信;充值成功,手机短信通知 |

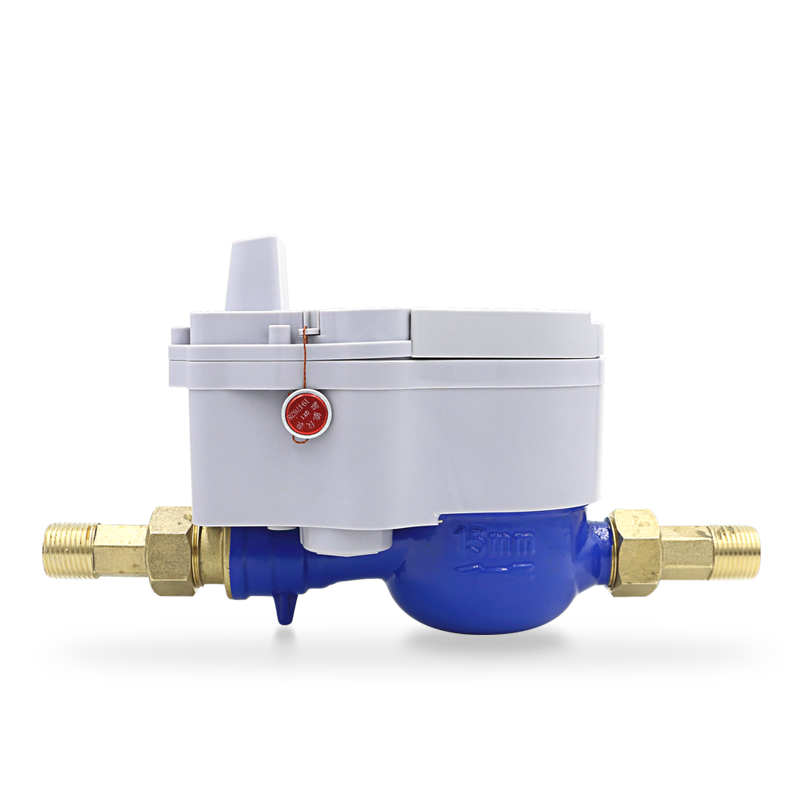

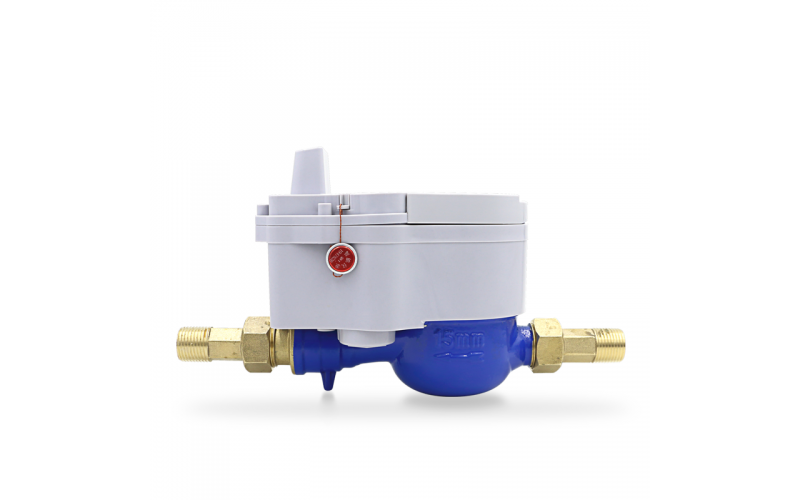

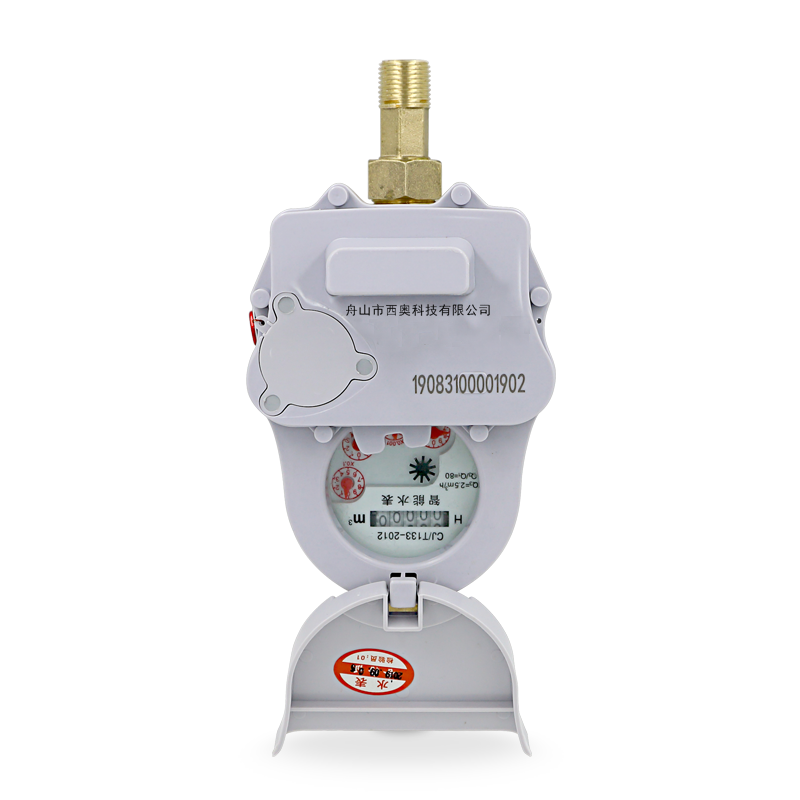

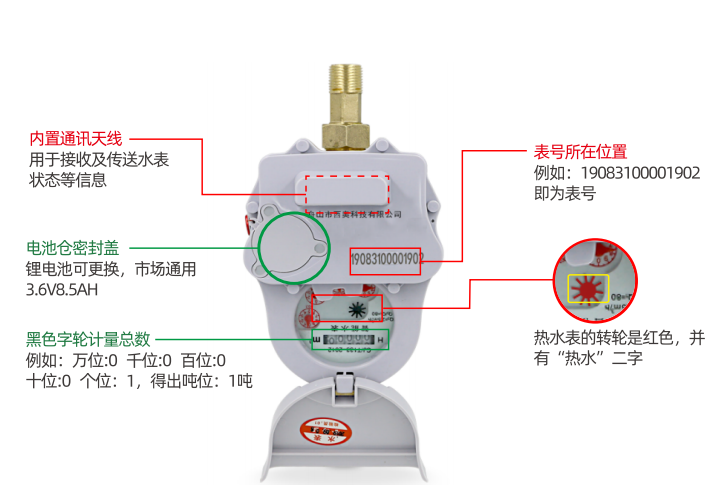

四、外观图

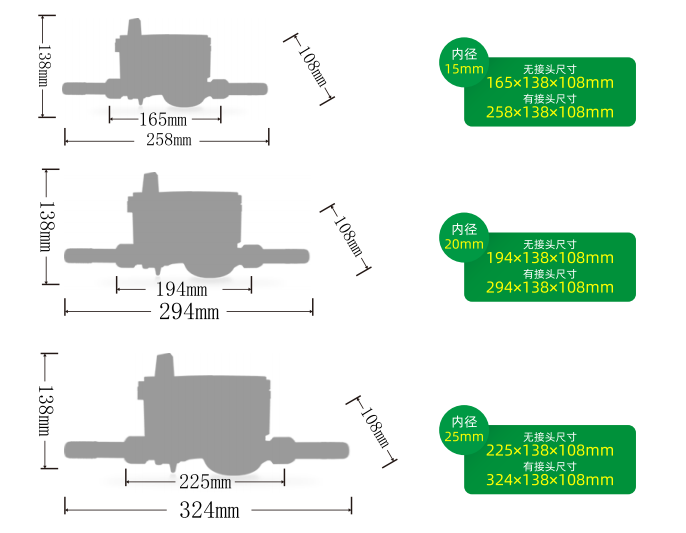

五、产品尺寸

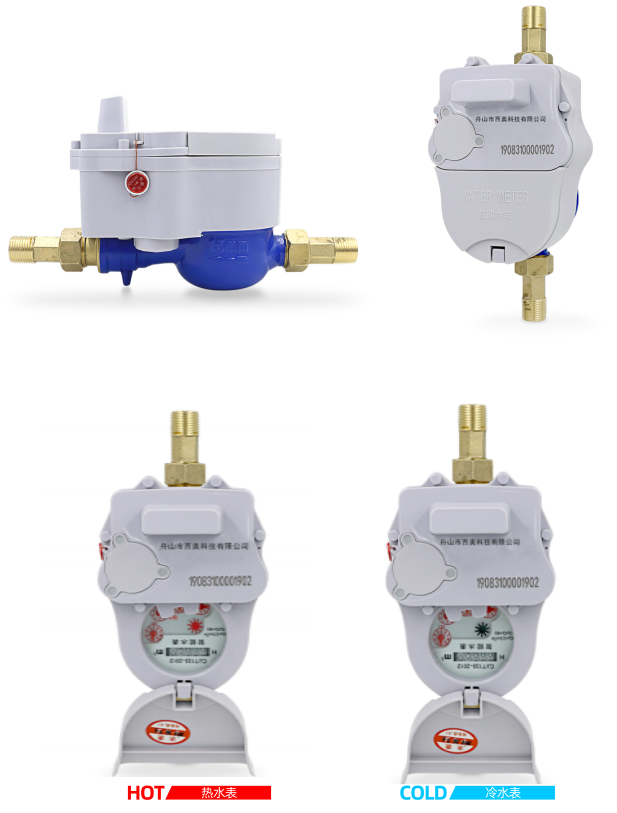

六、多角度立体展现图
