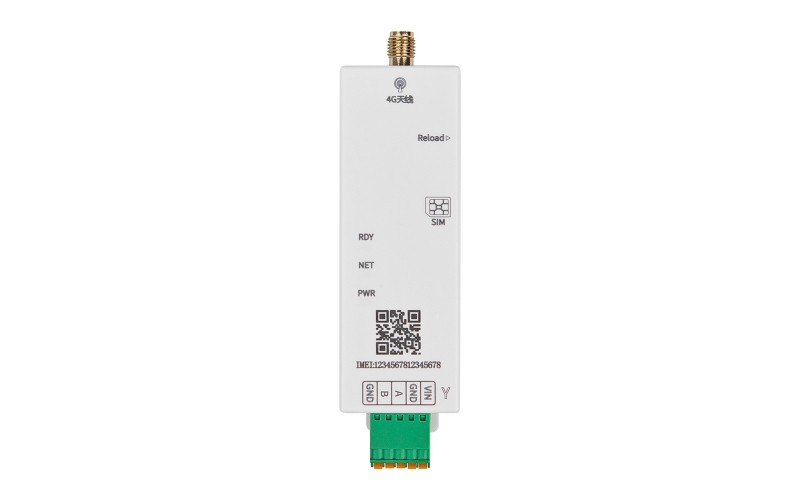

SIO-DG720Y
1. 简介
SIO-DG720Y DTU是由西奥推出的工业级的单RS485串口DTU 。小巧、稳定、可靠。适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景，特性如下:
1) 支持直流5~36V宽电压供电；
2) 支持标准35mm导轨安装和螺丝孔安装，外壳阻燃材料；
3) 支持接触放电±8KV，空气放电±15KV；
4) 工作环境为-35℃-75℃；
5) 支持1路RS485串口；
6) 支持供电电源电压采集；
10) 支持西奥DTU透传固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet，华为IOT，电信云，涂鸦云、ThingsCloud等平台；
11) 支持标签logo定制服务；
12) 支持二次开发定制。
13)支持SSL证书加密TCPS/MQTTS/HTTPS 协议；
14)支持给用户设备进行固件升级。
2. 硬件规格
2.1. 硬件参数
功能事项 | 详细说明 | |
4G模块 | 网络标准 | Cat1 4G全网通，支持中国移动、联通、电信 |
网络频段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
电源参数 | 5~36V，10W电源，推荐12V电源 | |
工作环境 | 工作温度 | -35℃ ~+75℃ |
工作湿度 | 5%~95%RH(无凝露) | |
RS485串口 | 1路 | 1200-230400；数据位:8 、7；停止位：1、2；校验位：奇、偶、无校验 |
供电电压采集 | 1路 | 支持采集电压5~36V供电电压 |
SIM卡 | 2路 | 支持内置贴片SIM卡 外置弹簧SIM卡 |
尺寸 | 96*26*25mm | |
安装方式 | 35mm导轨+M3螺丝安装 | |

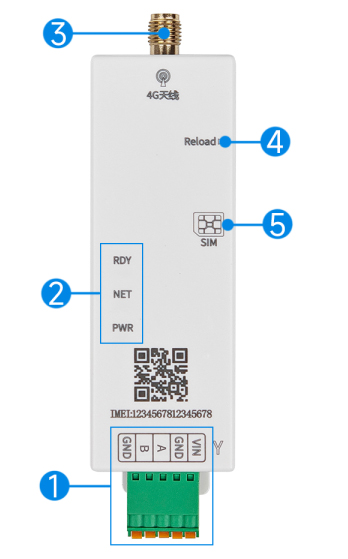

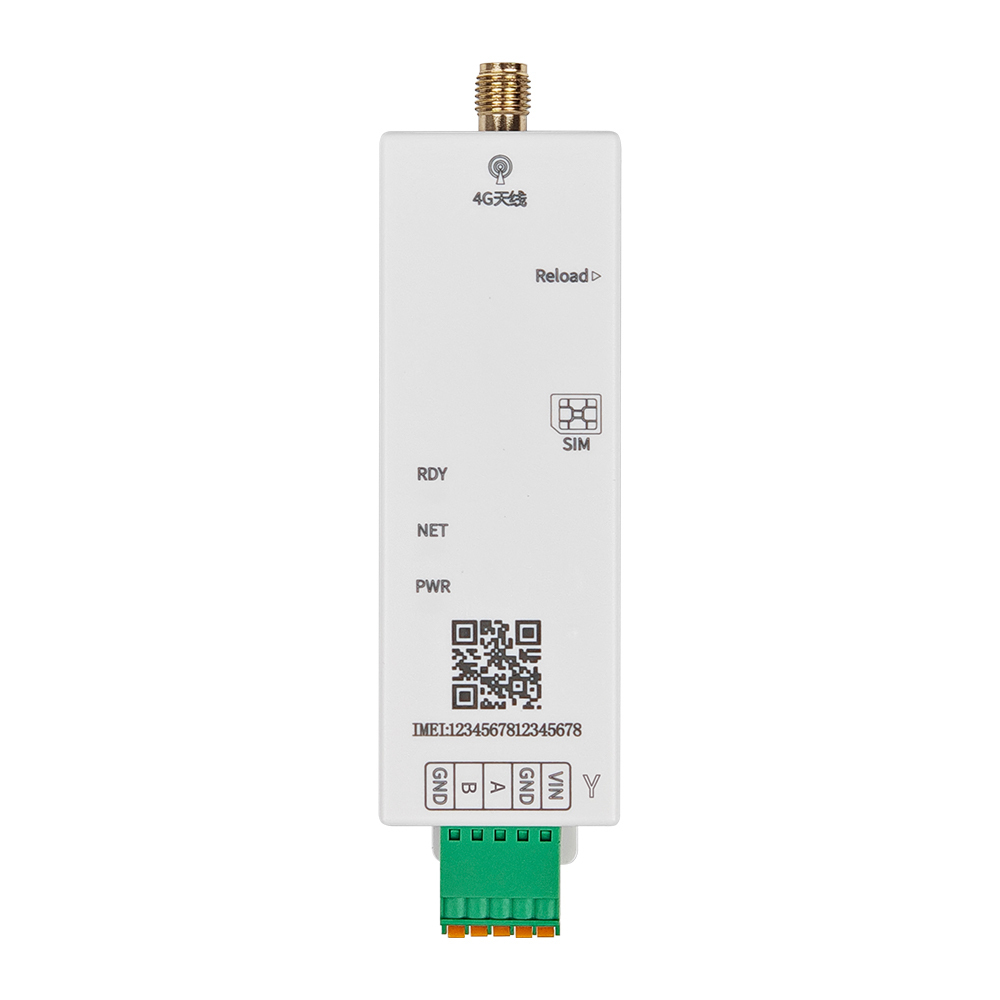

2.2. 硬件资源介绍
编号 | 标识 | 功能 | 说明 |
1 | VIN GND | 供电电源 | VIN标识电源正极，GND 标识电源负极 5~36V 电压，10W电源，推荐12V电压 支持供电电压采集 |
A/B | RS485串口 | ||
GND | GND | ||
2 | PWR | 电源指示灯 | 供电正常常亮(注意只接USB也会昏暗的常亮，是没供电的) |
NET | DTU状态指示灯，具体看系统指示功能描述 | ||
RDY | DTU状态指示灯，具体看系统指示功能描述 | ||
3 | 天线 | SMA接口天线 | |
4 | Reload | 恢复出厂设置按键 | 长按7秒，清除全部参数，恢复出厂设置 |
5 | SIM卡 | 自弹SIM卡，小卡。注意SIM卡方向缺口朝外 | |
备注 | USB和BOOT按键在外壳内部，如果要调试任务，升级固件，二次开发，需要拆开外壳 | ||

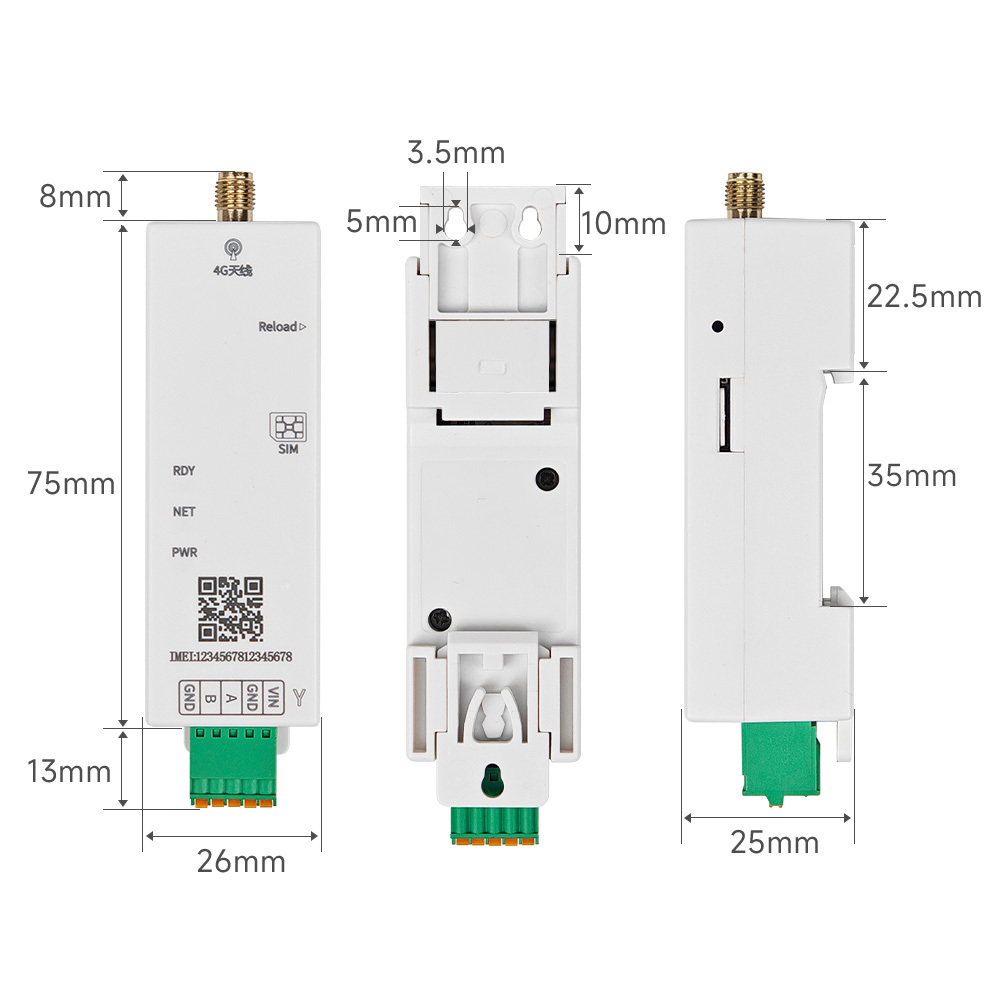

2.3. 硬件尺寸
3.1. NET和RDY LED描述
指示意义 | 现象 | 备注 |
供电正常 | PWR LED常亮 | |
SIM卡不识别 | NET LED 和RDY/STA LED 5000ms亮 5000ms灭 | |
SIM卡正常，但注册不了网络 | NET LED 100ms闪烁,RDY/STA LED 熄灭 | |
注册网络成功，但没连上服务器 | NET LED 500ms慢闪,RDY/STA LED熄灭 | 没有任何通道链接服务器 |
成功连上服务器 | NET LED 1000ms慢闪,RDY/STA LED常亮 | 至少有一个通道链接服务器成功 |
4. 测试硬件连接方法

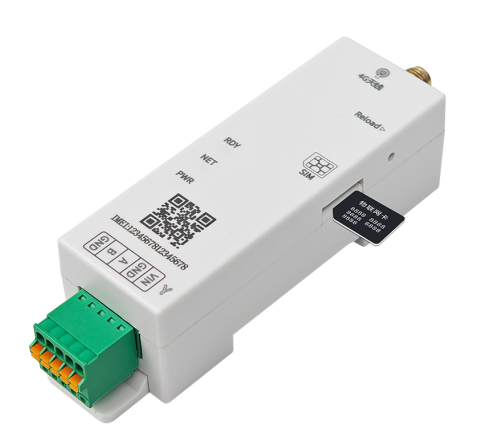

4.1. SIM卡安装方向
注意SIM卡的缺口方向和芯片方向
