SIO-D700W1
1. 简介
SIO-D700W1 是一款基于合宙Air724系列高性价比的Cat1 4G DTU。支持移动、电信、联通 全网通4G，可以方便集成到自己的设备系统中。主要特点如下:
1) 支持5~36V宽电压供电；
2) 支持-35℃-75℃工作环境温度；
3) 支持5~95%RH湿度环境；
4) 支持接触放电±8Kv,空气放电±15Kv；
5) 支持1路RS232 串口；
6)支持1路RS485串口；
7) 支持1路SPK，可以直接驱动8欧2W喇叭，进行TTS播报；
8) 支持西奥DTU透传固件，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、腾讯IOT；
9) 支持标签logo定制服务；
10) 支持二次开发定制。
2. 硬件规格
2.1. 硬件参数
功能事项 | 详细说明 | |
4G模块 | 网络标准 | Cat1 4G全网通，支持中国移动、联通、电信 |
网络频段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
电源参数 | 5~36V，10W电源，推荐12V电源 | |
工作环境 | 工作温度 | -35℃ ~+75℃ |
工作湿度 | 5%~95%RH(无凝露) | |
RS232串口 | 1路 | 1200-460800；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验 |
RS485串口 | 1路 | 1200-230400；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验 |
SPK | 1路 | 可以直接驱动8欧2W喇叭，进行TTS播报 |
尺寸 | 86*72*20mm | |
安装方式 | M3螺丝安装 | |

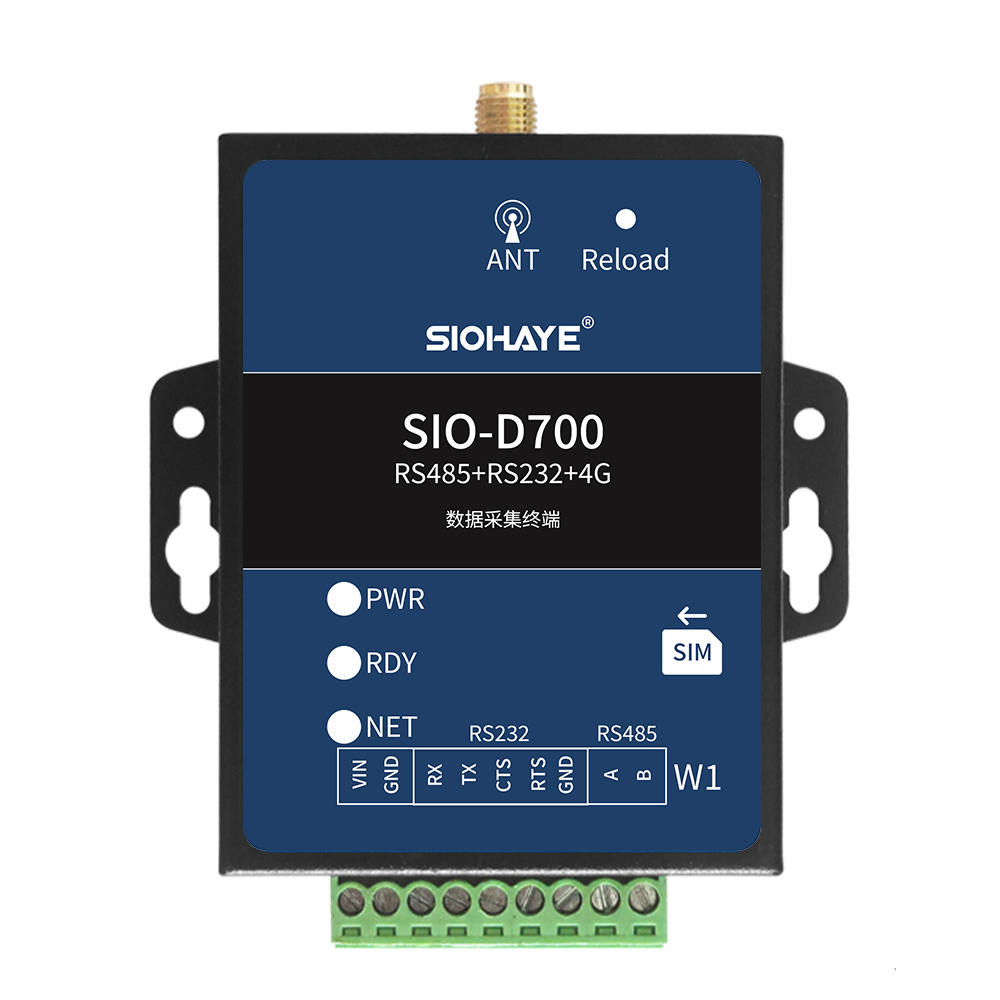

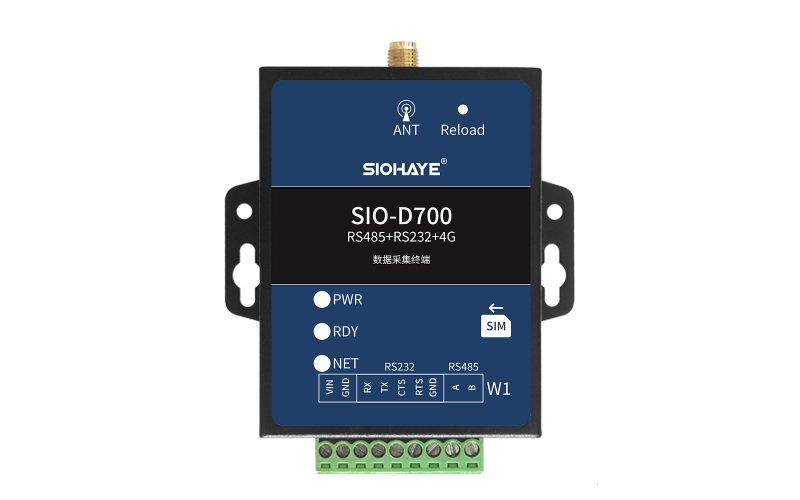

2.2. 硬件资源介绍
编号 | 标识 | 功能 | 说明 |
1 | VIN/GND | 电源 | VIN电源正极，GND电源负极 范围5~36V，10W电源 |
RX/TX/CTS/RTSGND | RS232串口 RX TX GND是串口必须接 CTS RTS是流控可以不接 | ||
A/B | RS485串口 | ||
2 | PWR LED | 电源指示灯，上电常亮 | |
STA LED | 系统指示灯 | ||
NET LED | 系统指示灯 | ||
3 | 外置SIM卡 | 自弹SIM卡，中卡，方向缺口朝外 支持贴片卡电路，默认没贴 | |
4 | Reload | 长按7秒，恢复出厂设置 | |
5 | 4G天线 | SMA接口天线 |

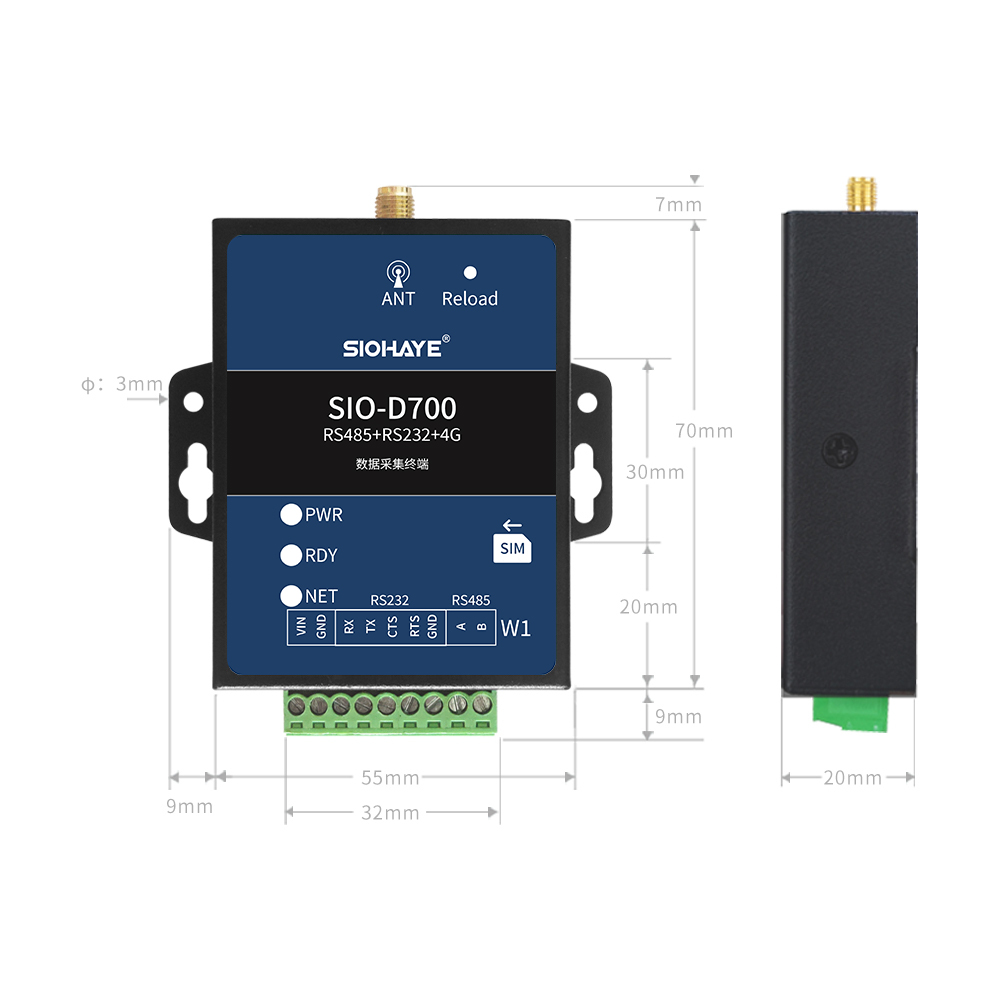

2.3. 硬件尺寸
外壳尺寸
3. LED状态描述
指示意义 | 现象 | 备注 |
SIM卡不识别 | NET LED 和RDY/STA LED 5000ms亮 5000ms灭 | |
SIM卡正常，但注册不了网络 | NET LED 100ms闪烁,RDY/STA LED 熄灭 | |
注册网络成功，但没连上服务器 | NET LED 500ms慢闪,RDY/STA LED熄灭 | 没有任何通道链接服务器 |
成功连上服务器 | NET LED 1000ms慢闪,RDY/STA LED常亮 | 至少有一个通道链接服务器成功 |
4. 测试硬件连接方法

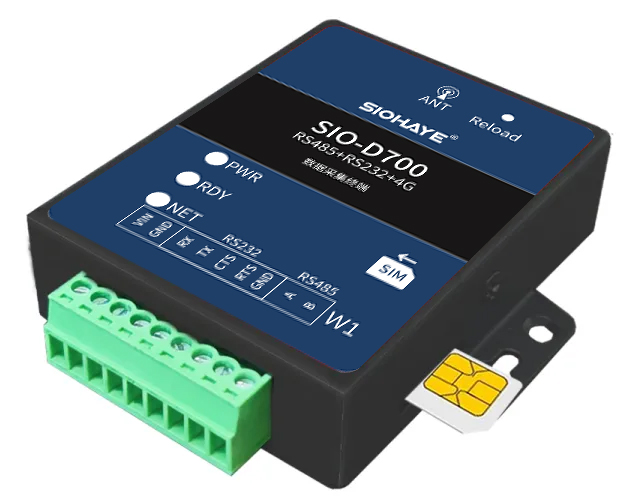

4.1. SIM卡安装方向
