SIO-D780L1-Y
一、简介
SIO-D780L1-Y DTU是由西奥推出的高性价的低功耗DTU，适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景，特性如下:
1) 支持5~36V供电，支持电源防接反；
2) 工作环境为-35℃-75℃；
3) 支持超低功耗功能(周期唤醒可以做到12V 50ua待机功耗)；
4) 支持1路可控电源输出（方便给外接传感器供电）；
5) 支持2路数字量输入（可以超低功耗休眠唤醒）；
6) 支持1路模拟量电压输入（5~36V输入）；
7) 支持1路模拟量电流输入(0-20ma输入)
8) 支持1路RS485，EN软件反转；
9) 支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet，华为IOT，电信云，涂鸦云、ThingsCloud等平台；
10) 支持标签logo定制服务；
11) 支持二次开发定制。
12)支持SSL证书加密TCPS/MQTTS/HTTPS 协议；
13)支持给用户设备进行固件升级。
二、硬件规格
2.1、硬件参数
功能事项 | 详细说明 | |
4G模块 | 网络标准 | Cat1 4G全网通，支持中国移动、联通、电信 |
网络频段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
电源参数 | 5~36V，10W电源，推荐12V电压 | |
工作环境 | 工作温度 | -35℃ ~+75℃ |
工作湿度 | 5%~95%RH(无凝露) | |
RS485 | 1路 | 1200-230400；数据位:8、7；停止位：1、2；校验位：奇、偶、无校验 |
可控电源输出 | 1路 | 输出供电电压，最大电流1A |
数字量输入 | 2路 | 支持2~36V高电平检测 |
模拟电压输入 | 1路 | 支持0-36V电压采集 |
模拟电流输入 | 1路 | 支持0-20ma采集 |
尺寸 | 86*72*20mm | |
安装方式 | m3螺丝固定 | |

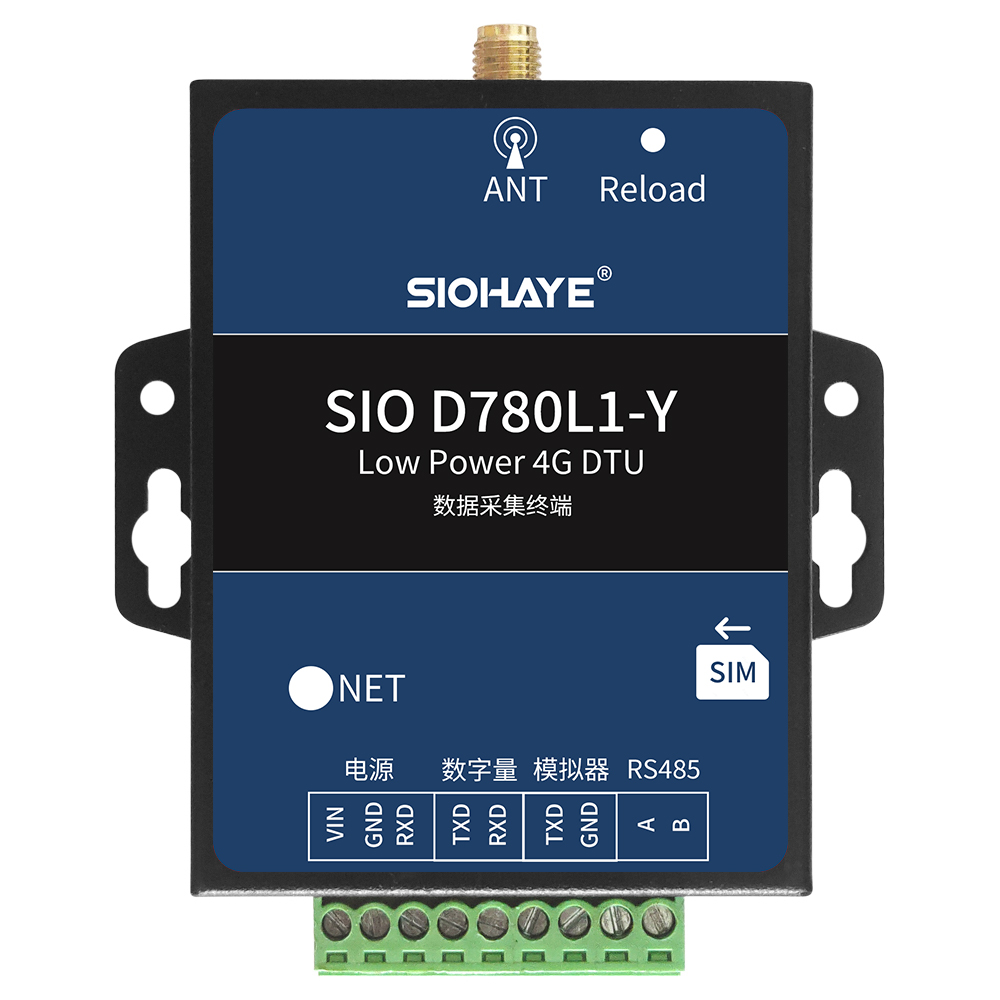

2.2、硬件资源介绍
编号 | 标识 | 功能 | 说明 |
1 | VIN GND | 供电电源 | VIN表示电源正极，GND表示电源负极 5~36V，10W，推荐12V电压 |
VOUT | 可控电源输出 | 输出供电电源电压，最大电流1A | |
IN1 IN2 | 数字量输入 | 检测范围2~36V，可以做超低功耗唤醒 | |
AIV | 0~36V电压采集，可以切换电路采集电压 | ||
AII | 0~20ma电流采集，可以切换电路采集电压 | ||
A/B | RS485,EN 软件反转，最大波特率230400 | ||
2 | RST | 复位按键 | 在超低功耗的时候，下载程序方便 |
3 | VB DM DP GND | USB | 升级固件和调试日志 2.54mm间距USB排针，VB是+ GND是- 不能接反，否则会烧毁设备 |
4 | BOOT按键 | 强制升级按键；按下按键，再上电设备，模组进入下模式 | |
5 | Relaod | Reload 按键，按7秒回复出厂设置 | |
6 | 4G天线 | SMA接口，必须接 | |
7 | NET LED | 设备状态指示灯 | |
8 | 外置SIM卡 | 自弹中卡卡槽 | |
9 | 内置SIM卡 | 贴片SIM卡 |

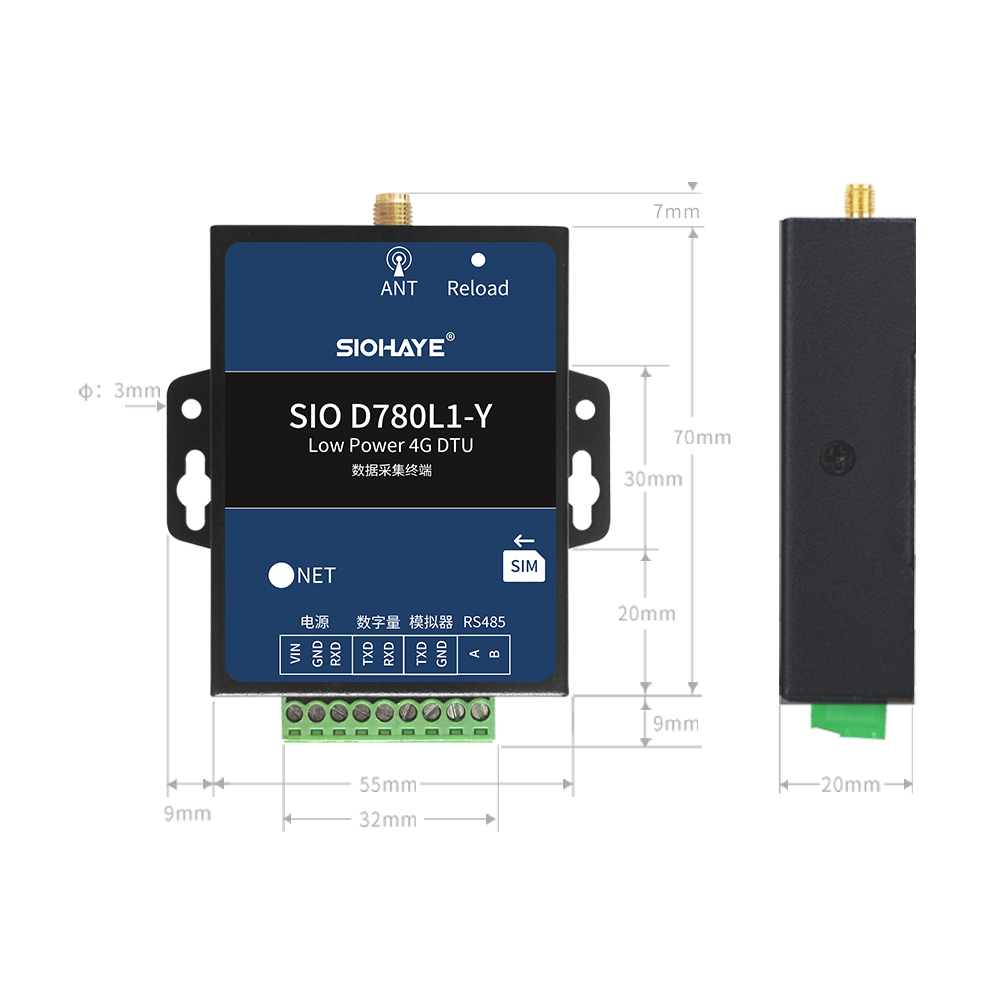

2.3、硬件尺寸
外壳尺寸
三、NET LED 状态描述
指示意义 | 现象 | 备注 |
SIM卡不识别 | NET LED 5000ms亮 5000ms灭 | |
SIM卡正常，但注册不了网络 | NET LED 100ms闪烁 | |
注册网络成功，但没连上服务器 | NET LED 500ms慢闪 | 没有任何通道链接服务器 |
成功连上服务器 | NET LED 1000ms慢闪 | 至少有一个通道链接服务器成功 |
四、测试硬件连接方法

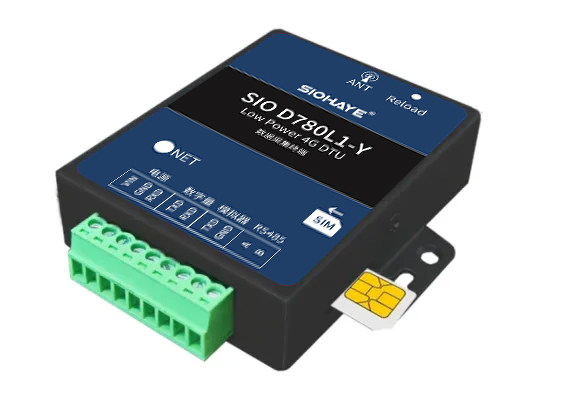

1、SIM卡插卡方向
