SIO-DG724W
1. 简介
YED-DG724W 是一款基于合宙Air724系列高性价比的Cat1 4G DTU。支持移动、电信、联通 全网通4G，可以方便集成到自己的设备系统中。特性如下:
1) 支持5~36V供电，支持电源防接反；
2) 工作环境为-35℃-75℃；
3) 支持1路RS485；
4) 支持1路RS232；
5) 支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、腾讯IOT；
6) 支持标签logo定制服务；
7) 支持二次开发定制。
2. 硬件规格
2.1. 硬件参数
功能事项 | 详细说明 | |
4G模块 | 网络标准 | Cat1 4G全网通，支持中国移动、联通、电信 |
网络频段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
电源参数 | 5~36V，10W电源，推荐12V电源 | |
工作环境 | 工作温度 | -35℃ ~+75℃ |
工作湿度 | 5%~95%RH(无凝露) | |
RS232串口 | 1路 | 1200-460800；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验 |
RS485串口 | 1路 | 1200-230400；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验 |
尺寸 | 105*36*59mm | |
安装方式 | 35mm导轨安装 | |
2.2. 硬件资源介绍

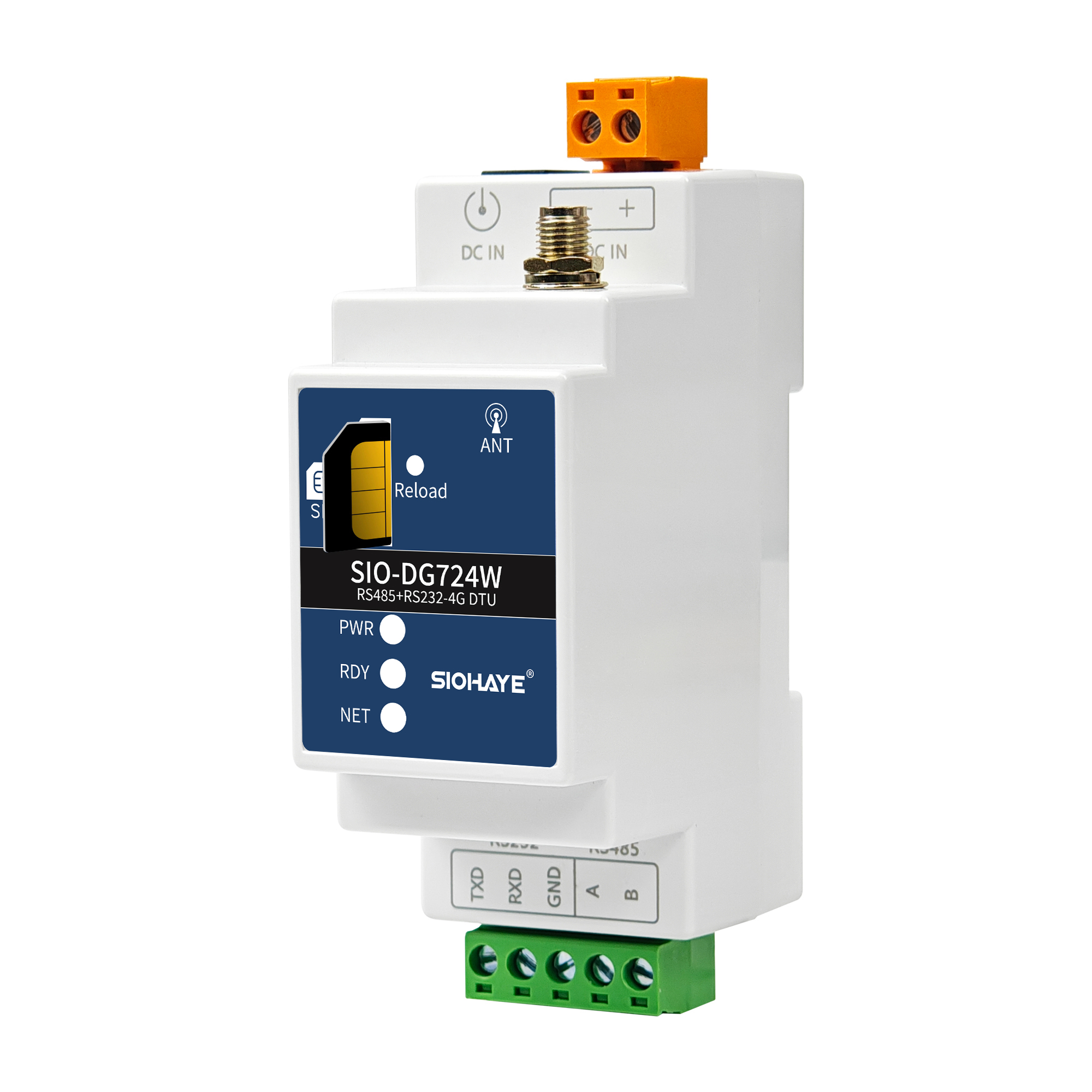

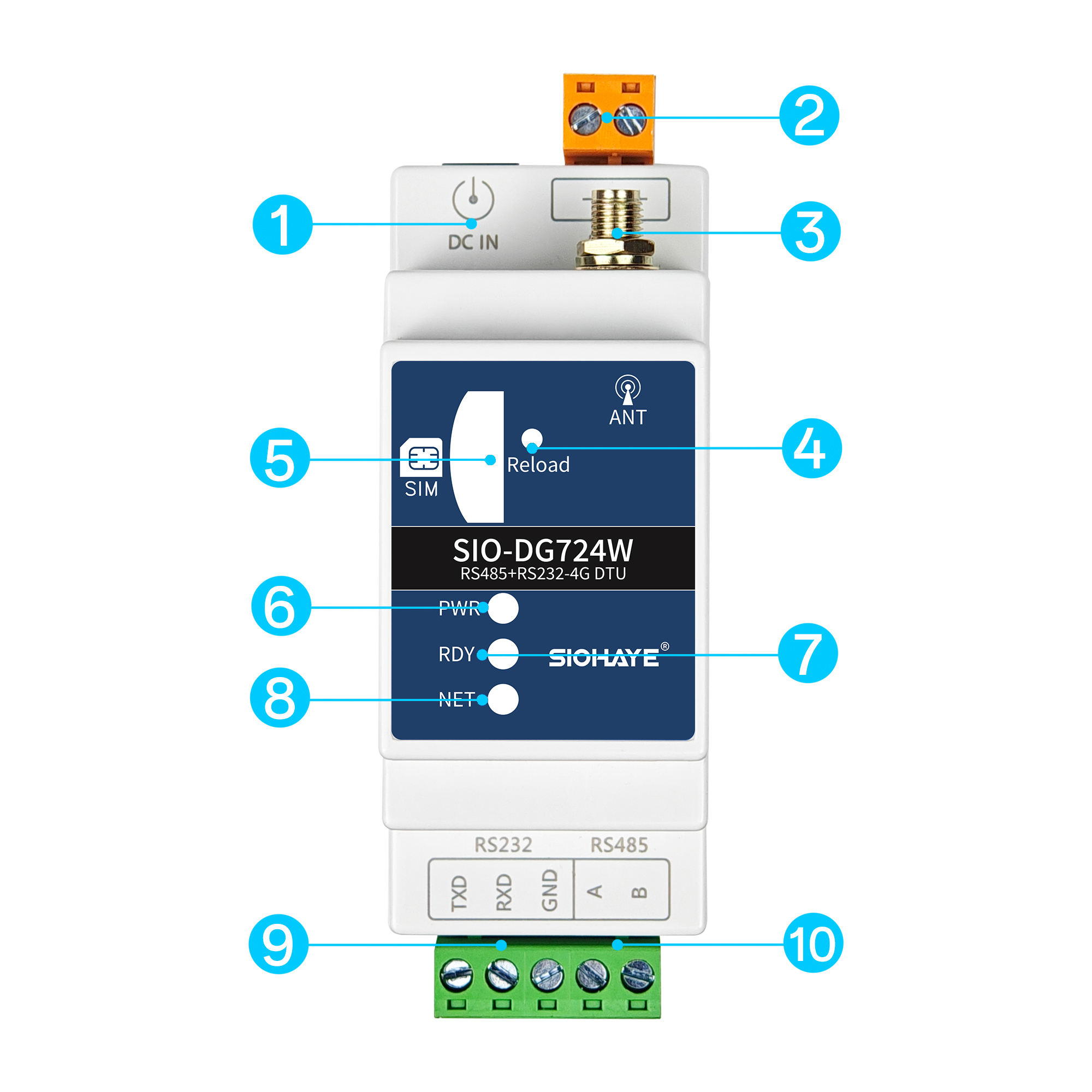

编号 | 标识 | 功能 | 说明 |
1 | DC IN | 电源 | DC电源 5~36V，10W电源，推荐12V电压 |
2 | VIN GND | 电源 | +表示电源正极/-表示电源负极 5~36V，10W电源，推荐12V电压 |
3 | 4G天线 | SMA接口天线 | |
4 | Reload | 长按7秒，恢复出厂设置 | |
5 | SIM卡 | 自弹SIM卡，中卡，方向缺口朝外 | |
6 | PWR | 指示灯 | 电源指示灯，供电常亮 |
7 | NET | 系统状态指示灯 | |
8 | RDY | 系统状态指示灯 | |
9 | TX RX GND | RS232接口 | |
10 | A B | RS485接口 |

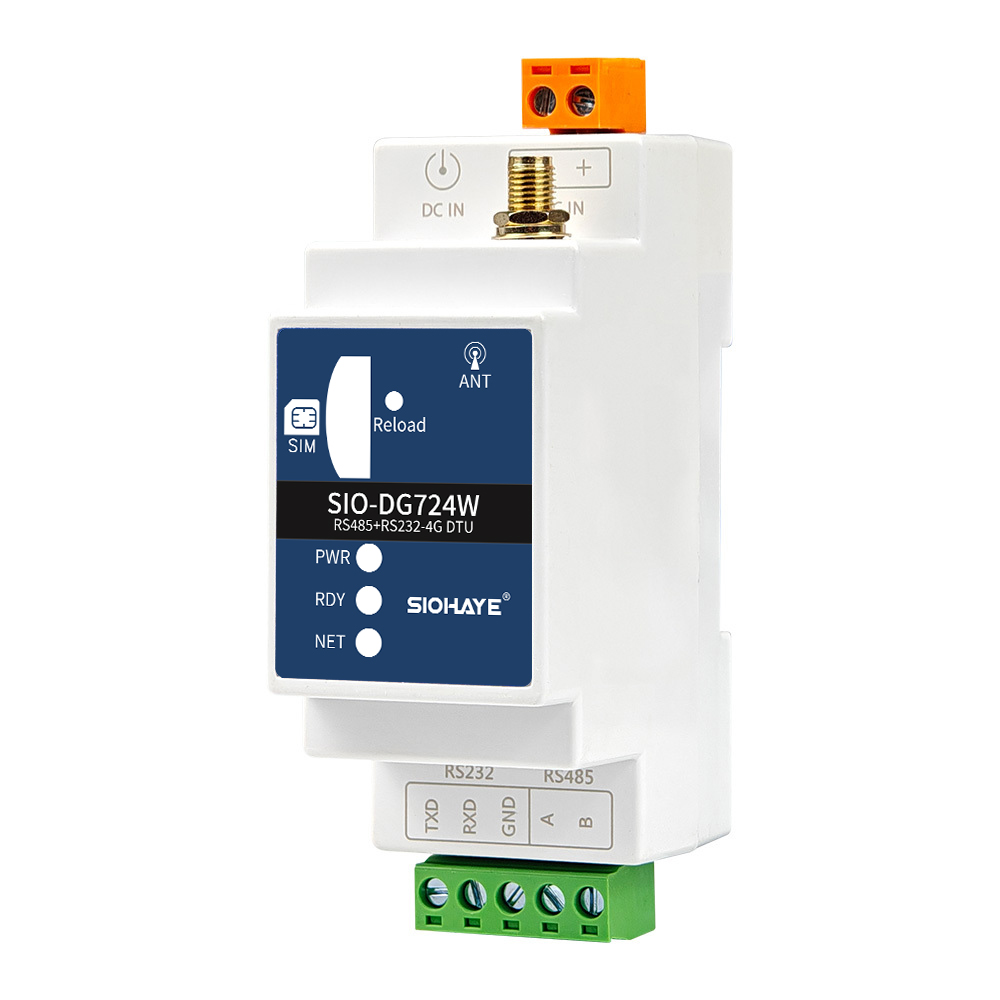

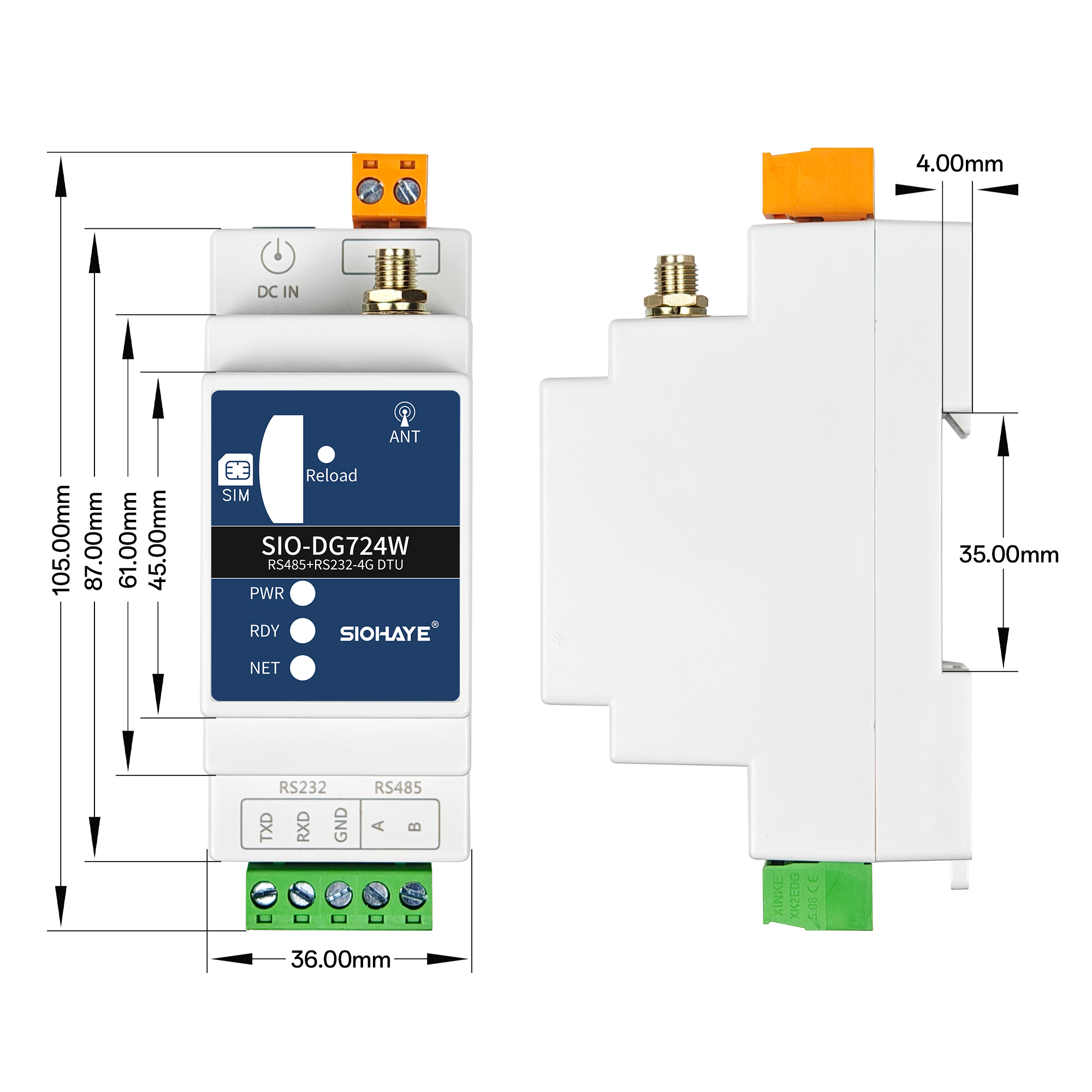

2.3. 硬件尺寸
3. LED状态描述
指示意义 | 现象 | 备注 |
SIM卡不识别 | NET LED 和RDY/STA LED 5000ms亮 5000ms灭 | |
SIM卡正常，但注册不了网络 | NET LED 100ms闪烁,RDY/STA LED 熄灭 | |
注册网络成功，但没连上服务器 | NET LED 500ms慢闪,RDY/STA LED熄灭 | 没有任何通道链接服务器 |
成功连上服务器 | NET LED 1000ms慢闪,RDY/STA LED常亮 | 至少有一个通道链接服务器成功 |
