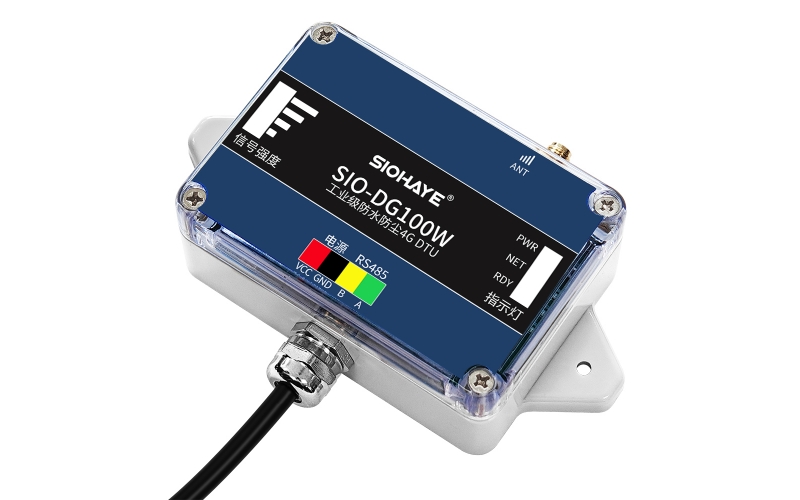

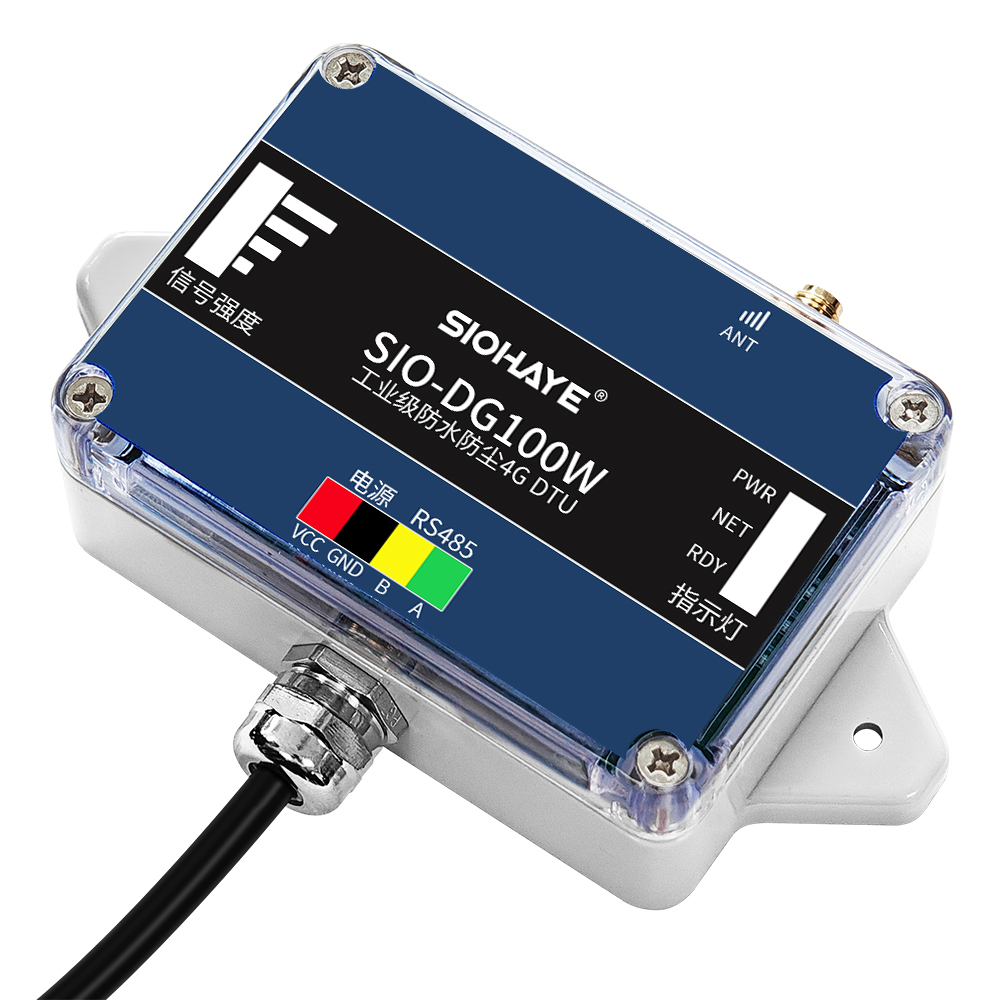

SIO-D724Y3
1. 简介
SIO-D724Y3 是一款基于合宙Air724系列高性价比的Cat1 4G DTU。支持移动、电信、联通 全网通4G，可以方便集成到自己的设备系统中。主要特点如下:
1) 支持5~36V宽电压供电,电源防插反；
2) 外壳防水等级IP66，防油、防水、防尘；
3) 信号强度指示LED，方便排查安装地方信号；
4) 工作环境为-35℃-75℃；
5) 支持1路RS485通讯；
6) 支持西奥DTU透传固件，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、腾讯IOT；
7) 支持标签logo定制服务；
8) 支持二次开发定制。
2. 硬件规格
2.1. 硬件参数
功能事项 | 详细说明 | |
4G模块 | 网络标准 | Cat1 4G全网通，支持中国移动、联通、电信 |
网络频段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
电源参数 | 5~36V，10W电源，推荐12V电源 | |
工作环境 | 工作温度 | -35℃ ~+75℃ |
工作湿度 | 5%~95%RH(无凝露) | |
RS485串口 | 1路 | 1200-230400；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验 |
信号指示 | 5颗信号强度指示灯 | |
尺寸 | 107*58*40mm | |
安装方式 | M3螺丝安装 | |

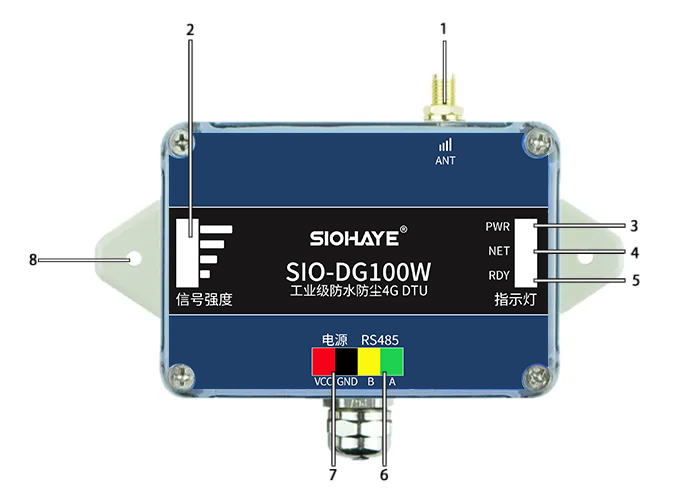

2.2. 硬件资源介绍
编号 | 标识 | 功能 | 说明 |
1 | 4G天线 | SMA接口，兼容IPEX焊盘，可以选贴 | |
2 | PWR | 电源指示灯 | |
3 | NET | 系统指示灯 | |
4 | RDY | 系统指示灯 | |
5 | B A | RS485的A和B | |
6 | VCC GND | 电源 | VCC电源正极，GND电源负极 5~36V供电，10W电源，推荐12V电源供电 |
7 | 信号指示灯 | 5颗信号指示灯 | |
8 | 固定孔 | 3MM孔径 |

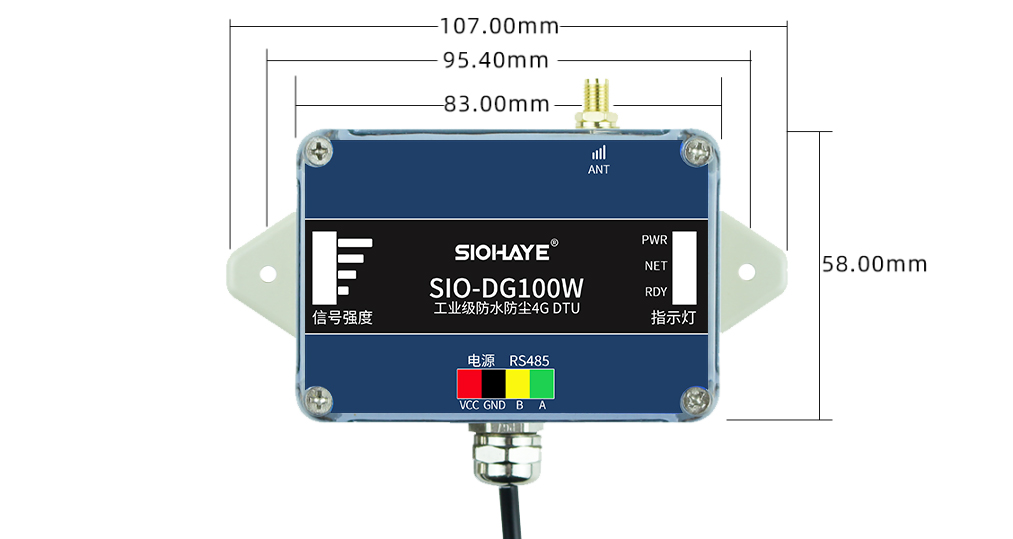

2.3. 硬件尺寸
3. LED状态描述
3.1. NET和RDY LED描述
指示意义 | 现象 | 备注 |
SIM卡不识别 | NET LED 和RDY/STA LED 5000ms亮 5000ms灭 | |
SIM卡正常，但注册不了网络 | NET LED 100ms闪烁,RDY/STA LED 熄灭 | |
注册网络成功，但没连上服务器 | NET LED 500ms慢闪,RDY/STA LED熄灭 | 没有任何通道链接服务器 |
成功连上服务器 | NET LED 1000ms慢闪,RDY/STA LED常亮 | 至少有一个通道链接服务器成功 |
3.2. 信号LED 描述
LED点亮个数 | 信号强度范围 | 备注 |
5 | 26~31 | 极强 |
4 | 21~25 | 强 |
3 | 17~20 | 一般 |
2 | 12~16 | 差（不能稳定通信） |
1 | 6~11 | 很差（不能稳定通信） |
0 | <6 | 不能通信 |
