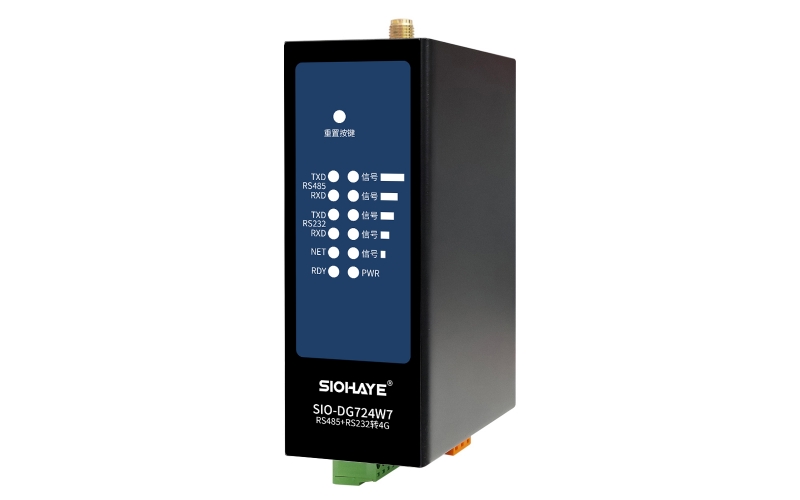

SIO-DG724W7
1. 简介
SIO-DG724W7 DTU是由西奥推出的高性价的220V交流和7~36V直流双电源供电DTU，适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景，特性如下:
1) 支持220V(宽输入范围85-305VAC/90-430VDC)交流供电；
2) 支持7~36V直流供电；
3) 支持接触放电±8KV，空气放电±15KV；
4) 工作环境为-30℃-70℃；
5) 支持1路RS232,1路RS485；
6) 支持本地信号强度指示；
7) 支持1一路可控电源输出；
8) 支持西奥DTU透传固件，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、腾讯IOT；
9 支持标签logo定制服务；
10) 支持二次开发定制。
2. 硬件规格
2.1. 硬件参数
功能事项 | 详细说明 | |
4G模块 | 网络标准 | Cat1 4G全网通，支持中国移动、联通、电信 |
网络频段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
电源参数 | 220VAC(宽输入范围85-305VAC/90-430VDC) 7~36V 直流电源供电，10W电源 | |
工作环境 | 工作温度 | -30℃ ~+70℃ |
工作湿度 | 5%~95%RH(无凝露) | |
RS232串口 | 1路 | 1200-460800；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验 |
RS232 LED | 2个TX和RX 数据状态指示灯 | |
RS485串口 | 1路 | 1200-230400；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验 |
RS485 LED | 2个TX和RX 数据状态指示灯 | |
信号指示灯 | 5颗信号状态指示灯 | |
可控电源输出 | 1路 | 220V供电，输出12V；直流供电，输出直流供电电压；电流最大1A，适用于小功率传感器供电 |
尺寸 | 98*79*36mm | |
安装方式 | 35mm导轨安装 | |
2.2. 硬件资源介绍

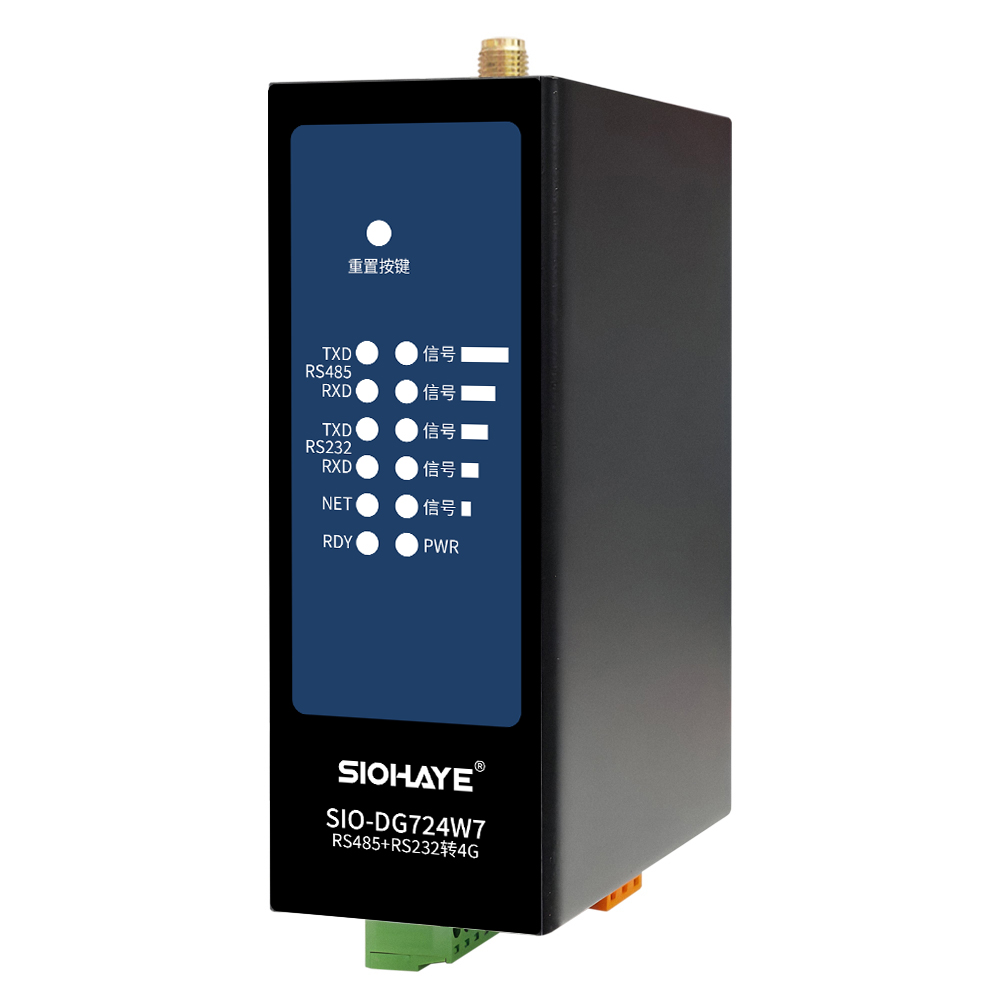

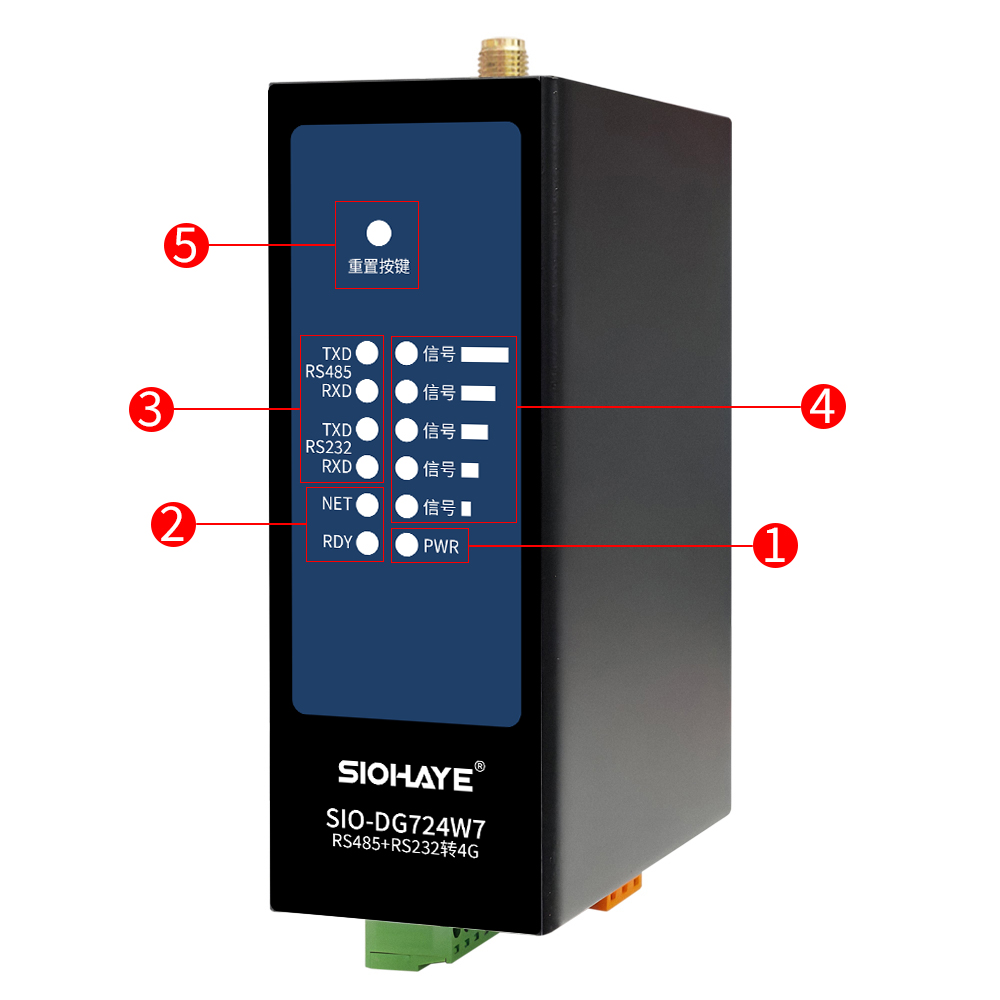

指示灯面资源介绍
编号 | 标识 | 功能 | 说明 |
1 | PWR | 电源指示灯，供电常亮 | |
2 | RDY | 网络指示灯 | |
NET | 网络指示灯 | ||
3 | TXD/RXD RS232 | RS232通讯指示灯 | |
TXD/RXD RS485 | RS485通讯指示灯 | ||
4 | 信号1~5 | 设备当前信号强度指示灯 | |
5 | Reload | 按7秒，用来恢复出厂设置 |
通讯接口面资源介绍

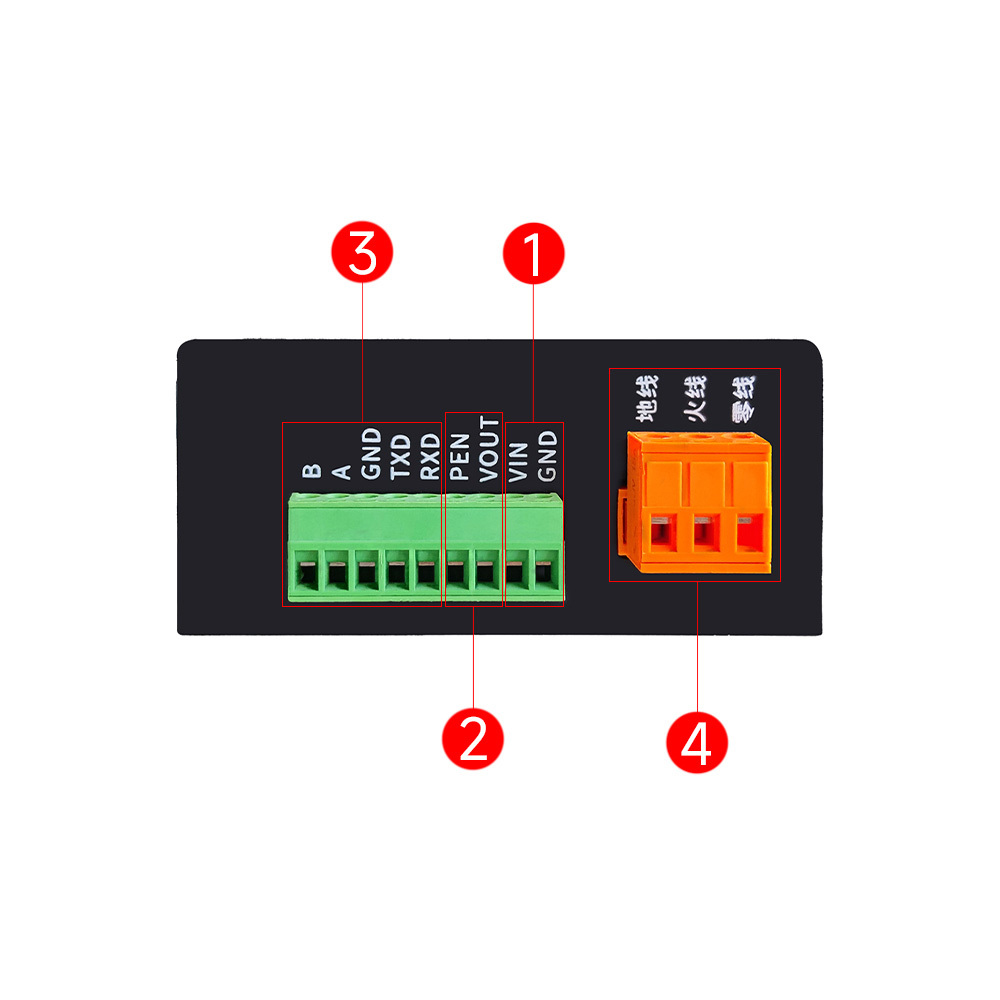

编号 | 标识 | 功能 | 说明 |
1 | VIN GND | 直流供电，7~36V，10W电源 VIN是电源正极，GND是电源负极 | |
2 | VOUT | 可控电源 | 220V供电，输出12V；直流供电，输出直流供电电压；电流最大1A，适用于小功率传感器供电 |
PEN | 重启设备 | 高电平重启设备 | |
3 | TXD/RXD/GND | RS232接口 | |
A/B | RS485接口 | ||
4 | 地线/火线/零线 | 220V 供电接口 220V和直流供电任选其一 |
天线接口资源介绍

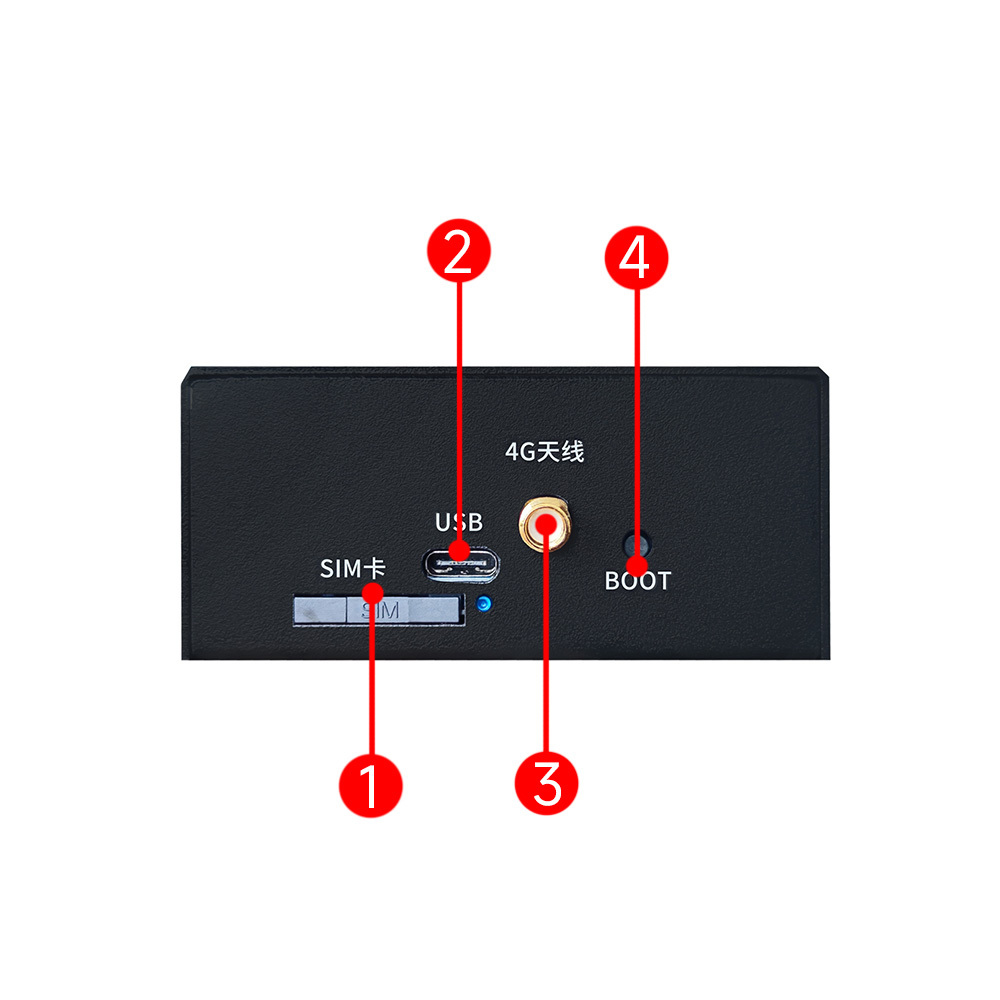

编号 | 标识 | 功能 | 说明 |
1 | SIM卡 | 外置卡槽 | 自锁SIM卡，大卡（出厂默认带贴片SIM卡） |
2 | USB | Type-c | 升级固件和调试日志 |
4G天线 | SMA接口 | ||
3 | BOOT | 配合USB进入强制升级模式 |

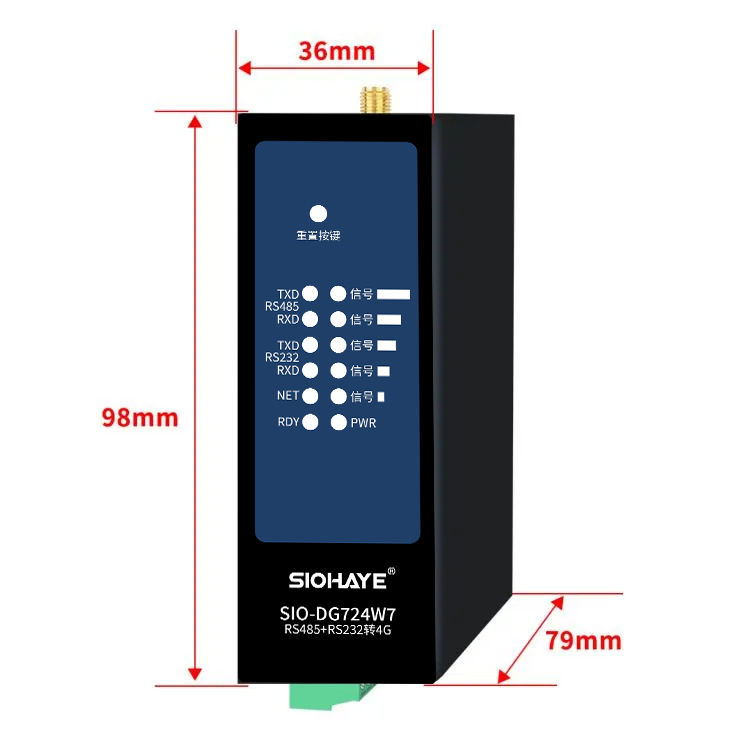

2.3. 硬件尺寸
3. LED状态描述
3.1. NET和RDY/STA LED描述
指示意义 | 现象 | 备注 |
SIM卡不识别 | NET LED 和RDY/STA LED 5000ms亮 5000ms灭 | |
SIM卡正常，但注册不了网络 | NET LED 100ms闪烁,RDY/STA LED 熄灭 | |
注册网络成功，但没连上服务器 | NET LED 500ms慢闪,RDY/STA LED熄灭 | 没有任何通道链接服务器 |
成功连上服务器 | NET LED 1000ms慢闪,RDY/STA LED常亮 | 至少有一个通道链接服务器成功 |
3.2. 通讯LED描述
当RS485有数据收发的时候，TXD/RXD RS485 LED会闪烁; 当RS232有数据收发的时候，TXD/RXD RS232 LED会闪烁。LED闪烁是硬件控制的，与数据通讯频率一致。
4. 测试硬件连接方法

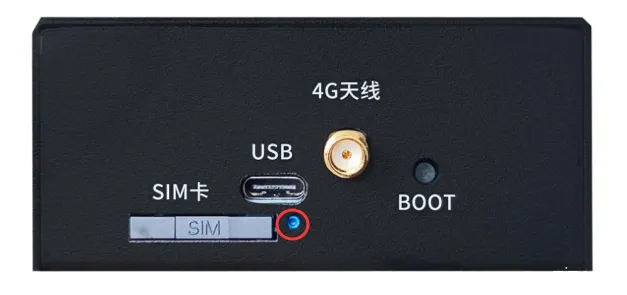

4.1. SIM卡安装方法
卡槽有个锁针，用硬物，向里面顶，卡槽会自动弹出来，和手机卡座差不多。
