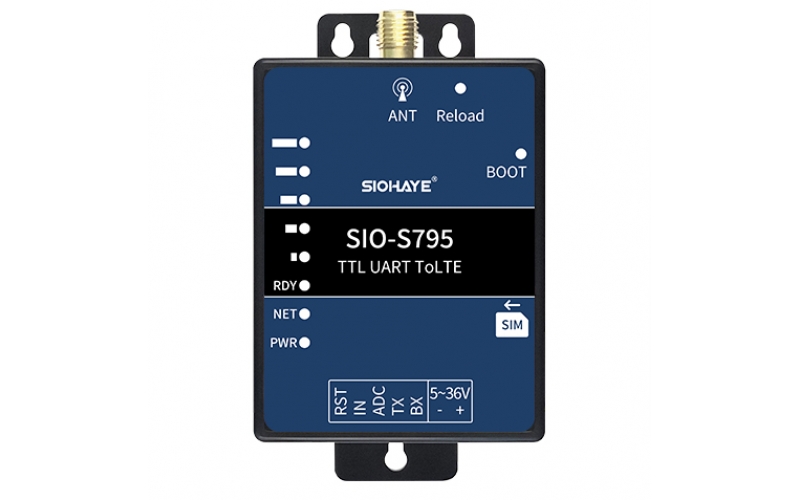

SIO-S795C
1. 简介
SIO-S795C DTU是由西奥推出的工业级的单TTL串口DTU 。小巧、稳定、可靠。适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景，特性如下:
1) 支持直流5~36V宽电压供电；
2) 支持全球4G+2G频段；
3) 支持标准35mm导轨安装和螺丝孔安装，外壳阻燃材料；
4) 支持接触放电±8KV，空气放电±15KV；
5) 工作环境为-35℃-75℃；
6) 支持1路TTL 串口，兼容3.3V电平和5V电平；
7) 支持本地信号强度指示；
8) 支持1路ADC模拟量，输入检查电压0~36V；
9) 支持1路数字量输入，触发电压2~36V；
11) 支持西奥DTU透传固件，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、腾讯IOT；
12) 支持标签logo定制服务；
13) 支持二次开发定制。
2. 硬件规格
2.1. 硬件参数
功能事项 | 详细说明 | |
4G模块 | 网络标准 | Cat1 全球通 4G+2G |
网络频段 | LTE-FDD:B1/B2/B3/B4/B5/B7/B8/B12/B13/B17/B18/B19/B20/ B25/B26/B28/B66 LTE-TDD:B38/B40/B41 GSM:850/900/1800/1900 | |
电源参数 | 5~36V，10W电源，推荐5V以上电源 | |
工作环境 | 工作温度 | -35℃ ~+75℃ |
工作湿度 | 5%~95%RH(无凝露) | |
TTL串口参数 | 数量 | 1路 |
电平 | 兼容3.3V、5V串口电平 | |
参数 | 1200-460800；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验 | |
ADC | 1路 | ADC采集范围0~36V电压 |
数字量输入 | 1路 | 高电平输入触发，2~36V电压 |
复位输入 | 高电平输入复位，3.3~36V电压 | |
尺寸 | 71*43*22mm | |
安装方式 | 35mm导轨安装和M3螺丝安装 | |

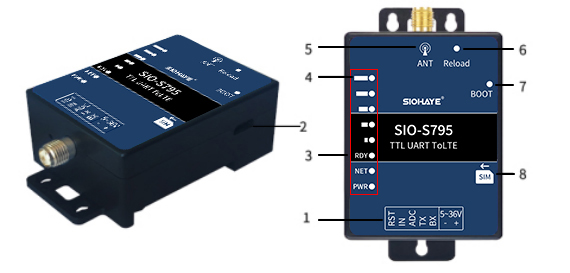

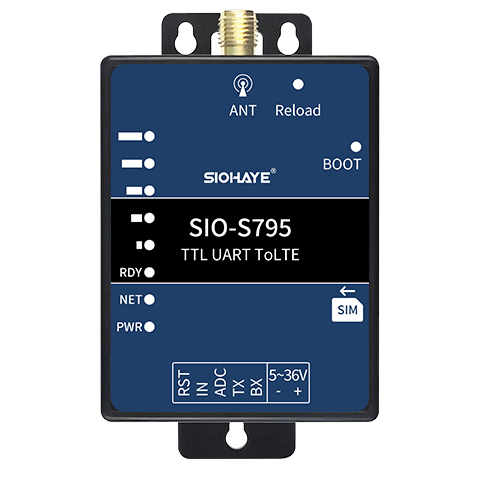

2.2. 硬件资源介绍
编号 | 标识 | 功能 | 说明 |
1 | + - | 供电电源 | +标识电源正极(VIN) -标识电源负极(GND) 5~36V 电压，10W电源，推荐12V电源 |
RX/TX | TTL 串口 | TTL 串口，兼容3.3V电平和5V电平 | |
ADC | 模拟电压采集 | 外部输入范围0~36V，一般用于检查精度要求不高的场景，比如检查电池电压 | |
IN | 数字量输入 | 外部输入范围0~1V为低电平，2~36V是高电平 | |
RST | 复位管脚 | 高电平复位。支持3.3~36V 电压 | |
2 | USB | Mico USB | 用于下载程序、调试设备，不供电 |
3 | PWR | 电源指示灯 | 供电正常常亮(注意只接USB也会昏暗的常亮，是没供电的) |
NET | DTU状态指示灯，具体看系统指示功能描述 | ||
RDY | DTU状态指示灯，具体看系统指示功能描述 | ||
4 | 信号灯 | 5颗信号强度指示灯，具体看信号强度等级说明 | |
5 | 天线 | SMA接口天线 | |
6 | Reload | 恢复出厂设置按键 | 长按7秒，清除全部参数，恢复出厂设置 |
7 | BOOT | 配合USB，进入强制升级模式，用于升级固件 | |
8 | SIM卡 | 自弹SIM卡，中卡。注意SIM卡方向缺口朝外 |

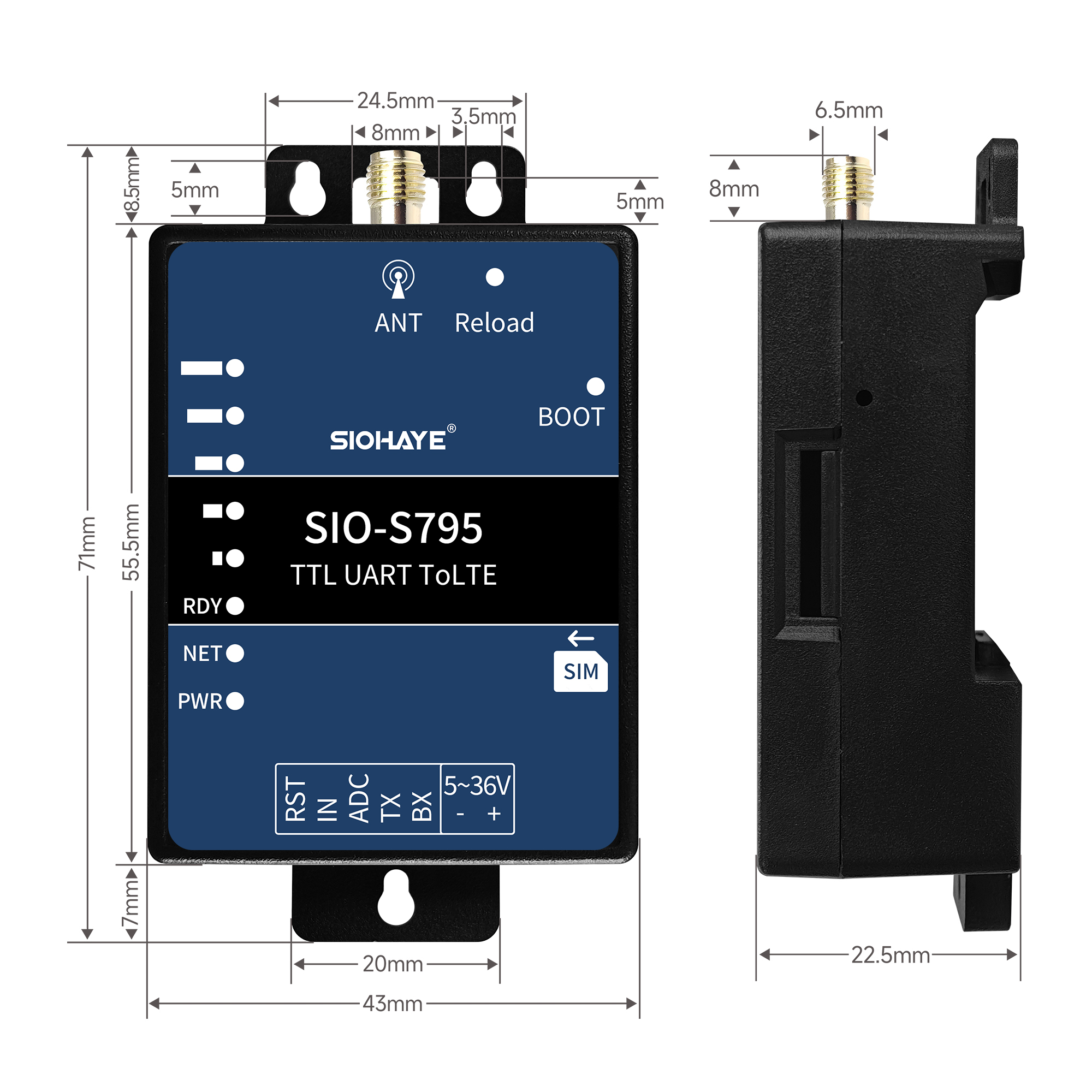

2.3. 硬件尺寸
外壳尺寸
3. LED状态描述
3.1. NET和RDY LED描述
指示意义 | 现象 | 备注 |
SIM卡不识别 | NET LED 和RDY/STA LED 5000ms亮 5000ms灭 | |
SIM卡正常，但注册不了网络 | NET LED 100ms闪烁,RDY/STA LED 熄灭 | |
注册网络成功，但没连上服务器 | NET LED 500ms慢闪,RDY/STA LED熄灭 | 没有任何通道链接服务器 |
成功连上服务器 | NET LED 1000ms慢闪,RDY/STA LED常亮 | 至少有一个通道链接服务器成功 |
3.2. 信号LED 描述
LED点亮个数 | 信号强度范围 | 备注 |
5 | 26~31 | 极强 |
4 | 21~25 | 强 |
3 | 17~20 | 一般 |
2 | 12~16 | 差（不能稳定通信） |
1 | 6~11 | 很差（不能稳定通信） |
0 | <6 | 不能通信 |
4. 测试硬件连接方法

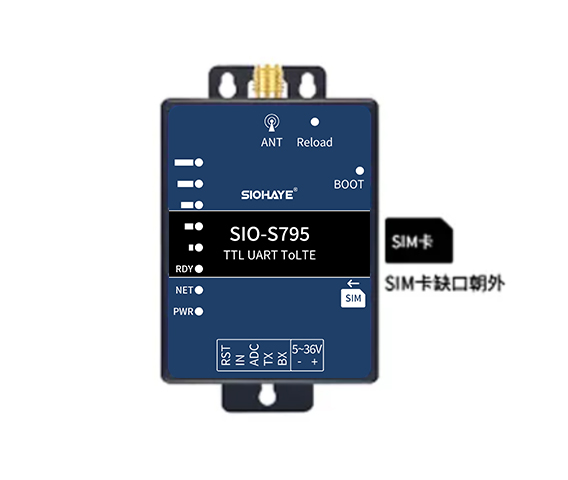

4.1. SIM卡安装方法
