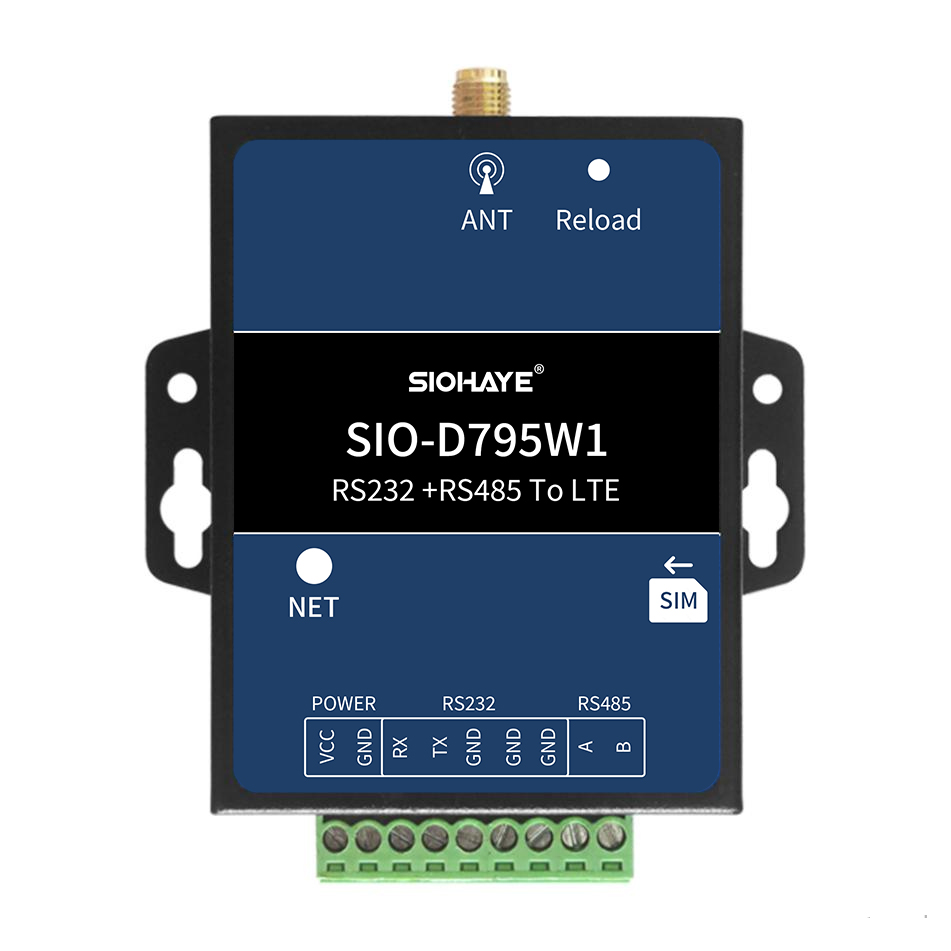

SIO-D795W1
1. 简介
SIO-D795W1适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景，具体功能特点如下。
1) 支持宽输入电压范围5~36V；
2) 支持接触放电±8KV，空气放电±15KV；
3) 工作环境为-35℃~75℃；
4) 支持全球4G+2G频段；
5) 支持1路RS485；
6) 支持1路RS232；
7) 支持硬件看门狗，运行稳定不死机；
8)支持西奥DTU透传固件，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、腾讯IOT；
9)支持标签logo定制服务；
10)支持二次开发定制。
2. 硬件规格
2.1. 硬件参数
功能事项 | 详细说明 | |
4G模块 | 网络标准 | Cat1 全球通 4G+2G |
网络频段 | LTE-FDD:B1/B2/B3/B4/B5/B7/B8/B12/B13/B17/B18/B19/B20/ B25/B26/B28/B66 LTE-TDD:B38/B40/B41 GSM:850/900/1800/1900 | |
电源参数 | 5~36V，10W电源，推荐5V以上电源 | |
工作环境 | 工作温度 | -35℃ ~+75℃ |
工作湿度 | 5%~95%RH(无凝露) | |
RS232串口 | 数量 | 1路 |
1200-460800；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验 | ||
RS485串口 | 数量 | 1路 |
1200-230400；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验 | ||
尺寸 | 73*88*20mm | |
安装方式 | M3螺丝安装 | |

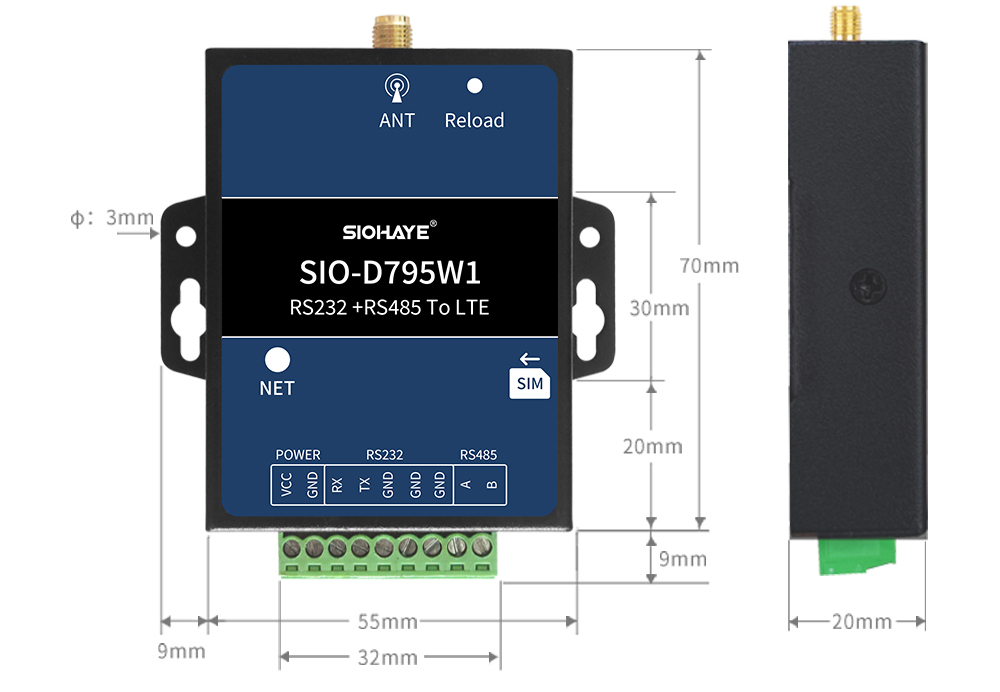

2.3. 硬件尺寸
外壳尺寸
3. LED状态描述
指示意义 | 现象 | 备注 |
SIM卡不识别 | NET LED 5000ms亮 5000ms灭 | |
SIM卡正常，但注册不了网络 | NET LED 100ms闪烁 | |
注册网络成功，但没连上服务器 | NET LED 500ms慢闪 | 没有任何通道链接服务器 |
成功连上服务器 | NET LED 1000ms慢闪 | 至少有一个通道链接服务器成功 |
4. 测试硬件连接方法

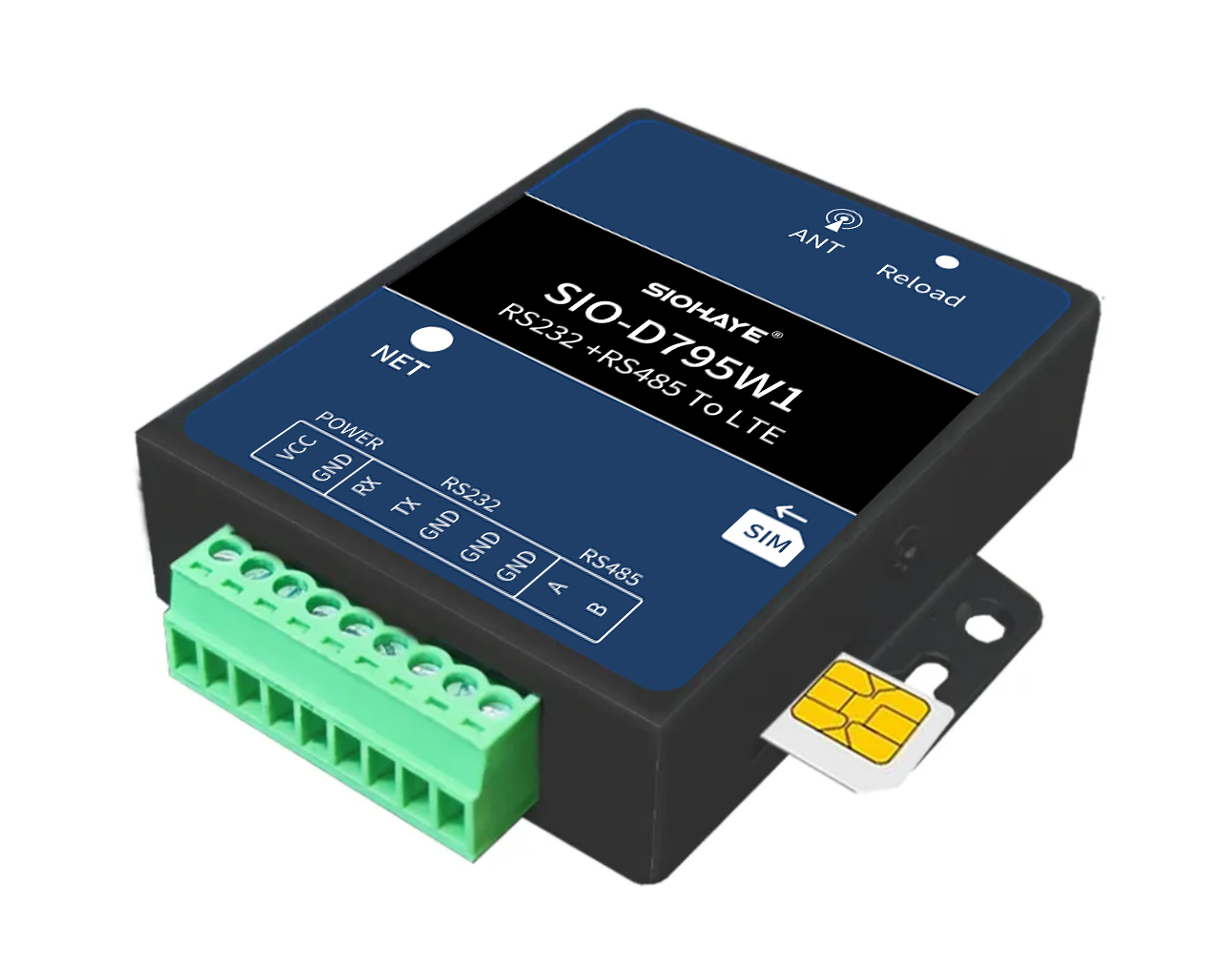

4.1. SIM卡安装方法
