DTSY6607
一、产品概述
DTSY6607-GPRS（NB-IOT,4G-LTE） 型无线远程预付费三相电表，采用先进的专用集成电路设计，全自动表面贴装（S MT）生产工艺制造。电能表的线路设计和元器件选择以较大的环境允差为依据，可保证整机长期稳定工作，高精度、高过载、低功耗，可靠性能高。采用符合国际标准的先进的智能IC卡技术实现预付费方式， 内置磁保持继电器。通过控制继电器实现控制负载的通与断，实现督促用户先买电后用电的功能。
| 内置10年流量卡 | 无需WIFI网络信号 | 通电自动联网系统 | 无需其他设备辅助 |
主要特点：应用计算机管理，先购电后用电；在额定电流范围内能限制最大使用功率（由供电部门限定）；短信通知或自动断电告警用户购电；电量为零时，自动拉闸断电；并具有一定的防窃电软件设计等。内置移动通信模块，电表无需布线，通电自动联网。
产品符合GB/T17215321-2008《1级和2级静止式交流有功电能表》和GB/T18460.3-2001《IC卡预付费售电系统第3部分:预付费电能表》的全部技术要求,产品内置NB-IOT/4G-LTE/GPRS通信模块,通过移动蜂窝网络与云端服务器通讯采用TCP协议提供可靠的服务,数据传输稳定,无差错,不丢失。
二、型号规格技术参数
1、规格型号
| 规格/型号 | 精度等级 | 电压规格(V) | 电流规格（A） |
| DTSY6607 | 1.0 | 3×220/380 | 互感式：1.5(6) 直接式：5(20)、10(40)、 15(60)、20(80)、30(100) |
2、主要技术参数
① 基本误差:
| 电流值 | |||
| 直接接通仪表 | 经互感器仪表 | 功率因素 （COSφ） | 基本误差（%） |
| 0.05Ib≦I<0.1Ib | 0.02Ib≦I<0.05In | 1 | ±1.5 |
| 0.1Ib≦I<Imax | 0.05In≦I<Imax | 1 | ±1.0 |
| 0.1Ib≦I<0.2Ib | 0.05In≦I<0.1In | 0.5(感性) 0.8(容性) | ±1.5 |
| 0.2Ib≦I<Imax | 0.1In≦I<Imax | 0.5(感性) 0.8(容性) | ±1.0 |
②电气参数（参比条件）：
| 起动电流 | 功 耗 | 潜 动 | 电压范围 | 工作温度范围 |
| 0.4 % Ib | 电压线路功耗：≦2W和10VA,电流线路功耗：≦4.0VA | 具有逻辑防潜动电路 | 380V±10% | 环境温度不超过-20～+55℃,相对湿度不超过85% |
三、产品功能特点
| 【电能计量功能】：可计量有功电能 |
| 【预存电费功能】：先充值后用电、解决收费难问题 |
| 【拉合闸功能】：欠费自动拉闸断电、充值自动通电、手动远程拉合闸 |
| 【保护功能】：超负荷自动断电，电流过大时自动断电保护，负荷正常时自动通电 |
| 【插卡充值功能】: 在网络意外中断情况下需要充值，可临时用卡给电表充值，充值方式多样化 |
| 【无线网络通信】: 提供NB-IOT/4G-LTE/GPRS三种移动网络通讯制式 |
| 【电 流 规 格】:1.5(6)；5(20)A；10(40)A；5(60)A；20(80)A；30(100)A |
| 【定时抄表】：远程定时自动抄表 |
| 【手机充值缴费】：手机支付宝、微信都可支付缴费 |
| 【无线数据传输】: 电表内置NB-IOT/4G-LTE/GPRS流量卡，免费送 10年流量 |
| 【手机短信通知】: 余额低于报警值，系统会发给用户催缴短信；充值 成功，手机短信通知 |

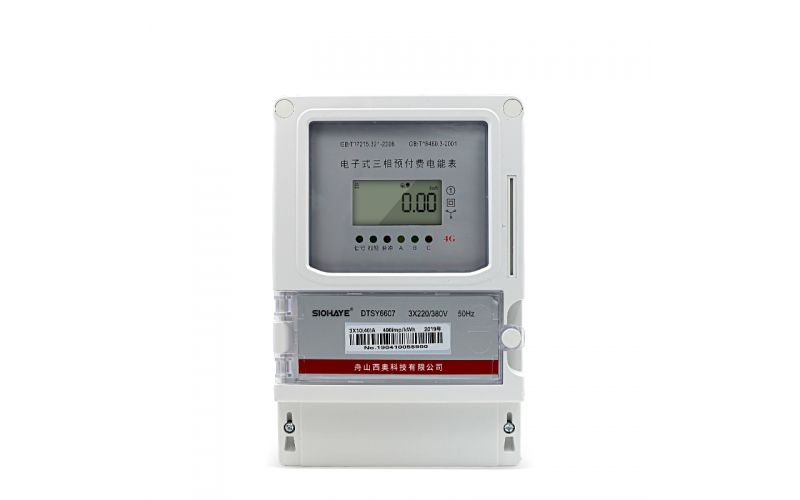

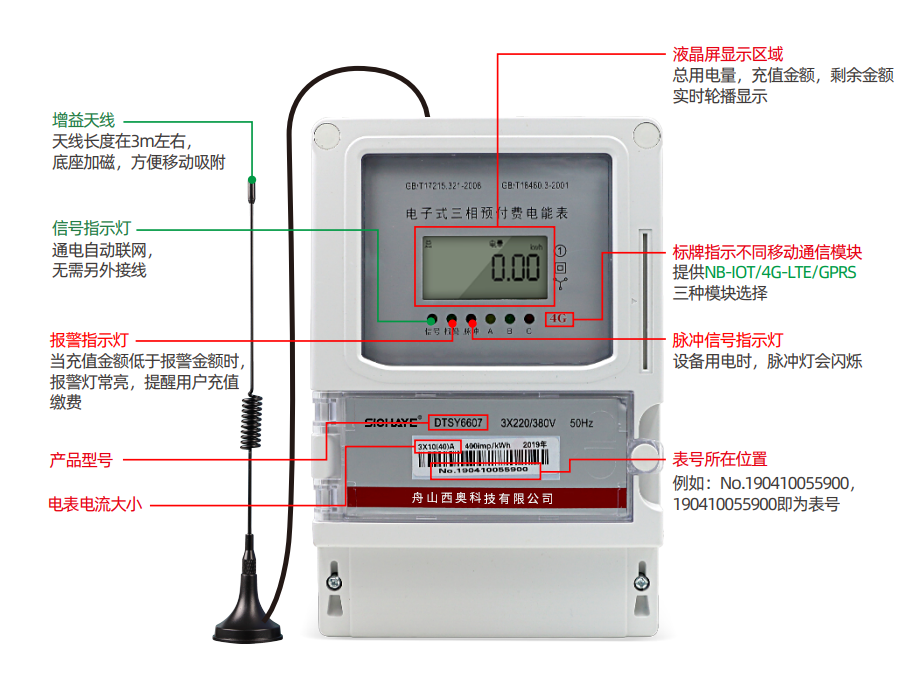

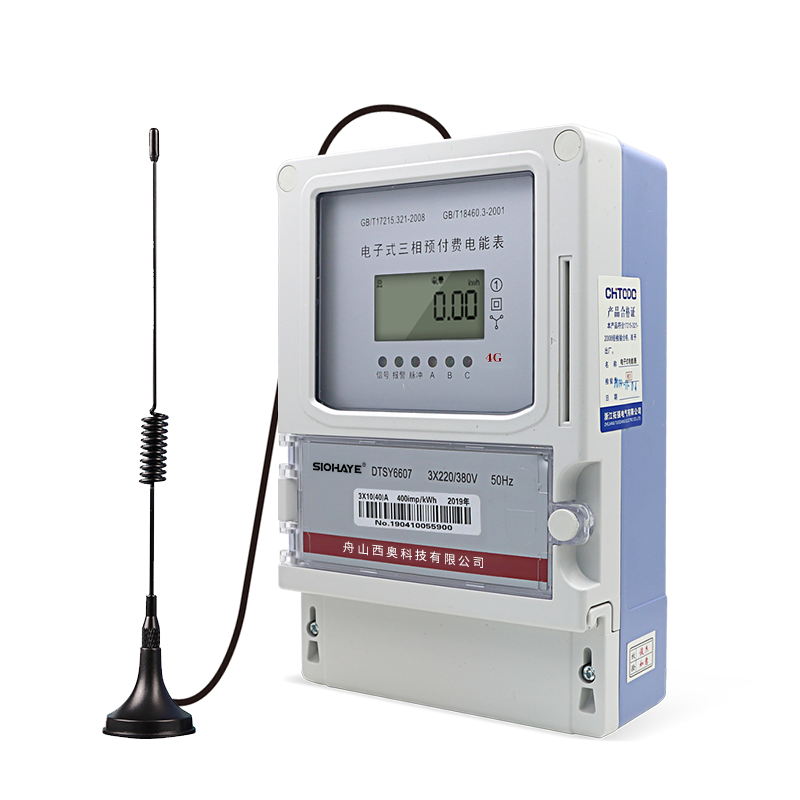

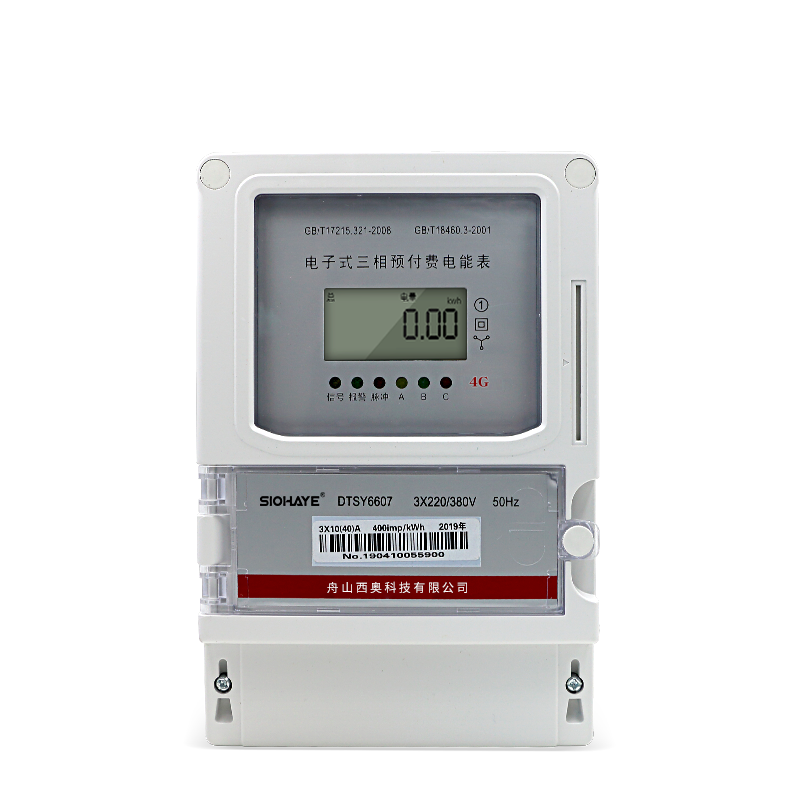

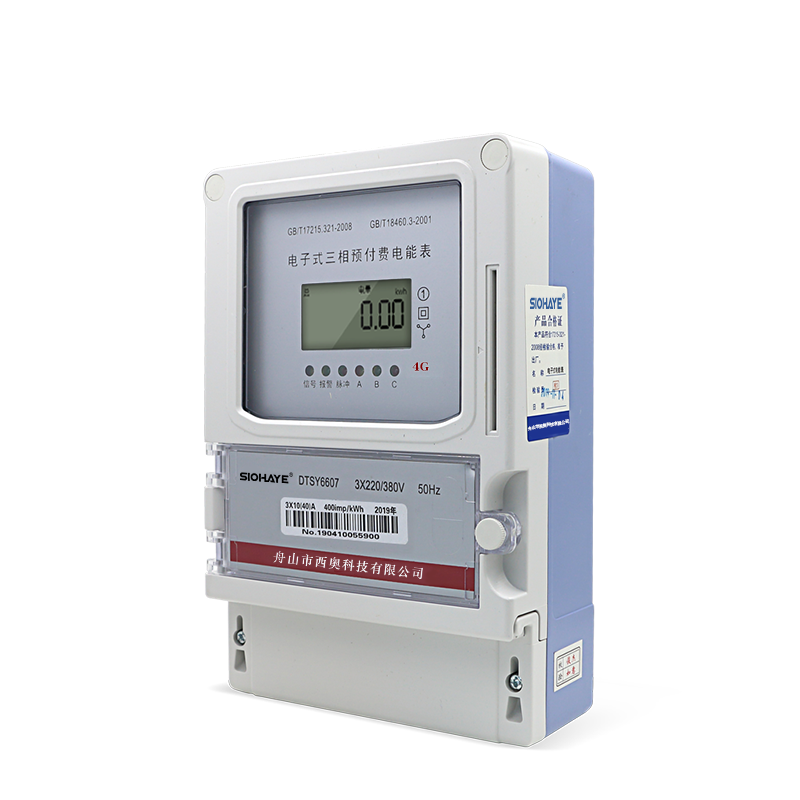

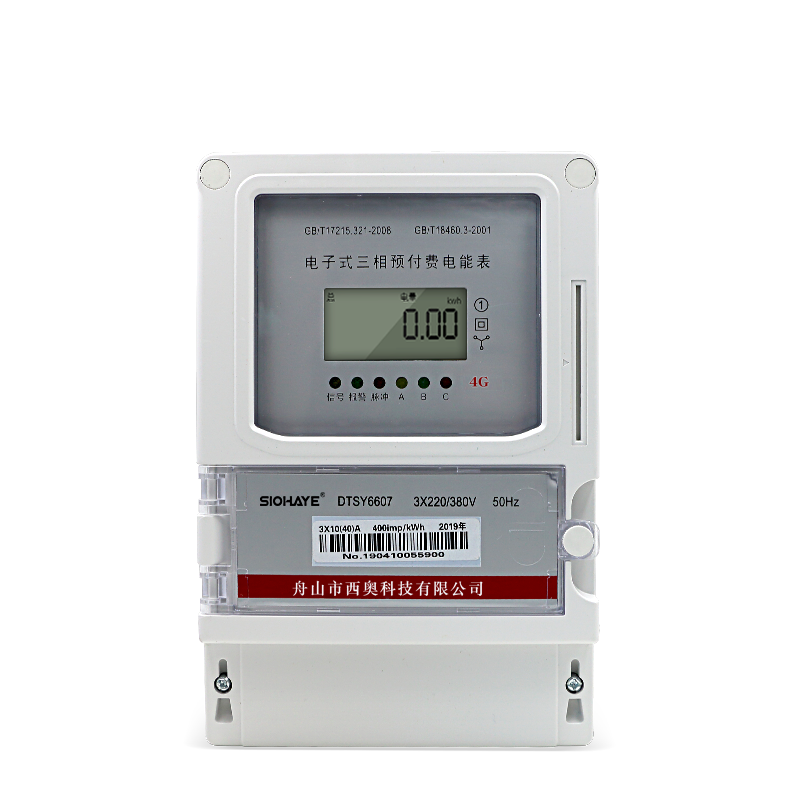

四、外观图
五、电表电流选择
电表电流不是选择越大越好，或者越小越好，而应该选择与耗电功率相对应的。电流要算所有电器加起来的电流，电表电流买小了，电表会烧
负载电机，电表功率或者电流需要放大3-4倍，否则电表过载会烧毁
| 1.5(6)A 互感式，电流多大，配多大电流互感器，适用功率3×220V电流互感器电流 |
| 5(20)A 直接式，适用功率13000W以下 |
| 10(40)A直接式，适用功率26000W以下 |
| 15(60)A 直接式，适用功率39000W以下 |
| 20(80)A 直接式，适用功率52000W以下 |
| 30(100)A 直接式，适用功率66000W以下 |

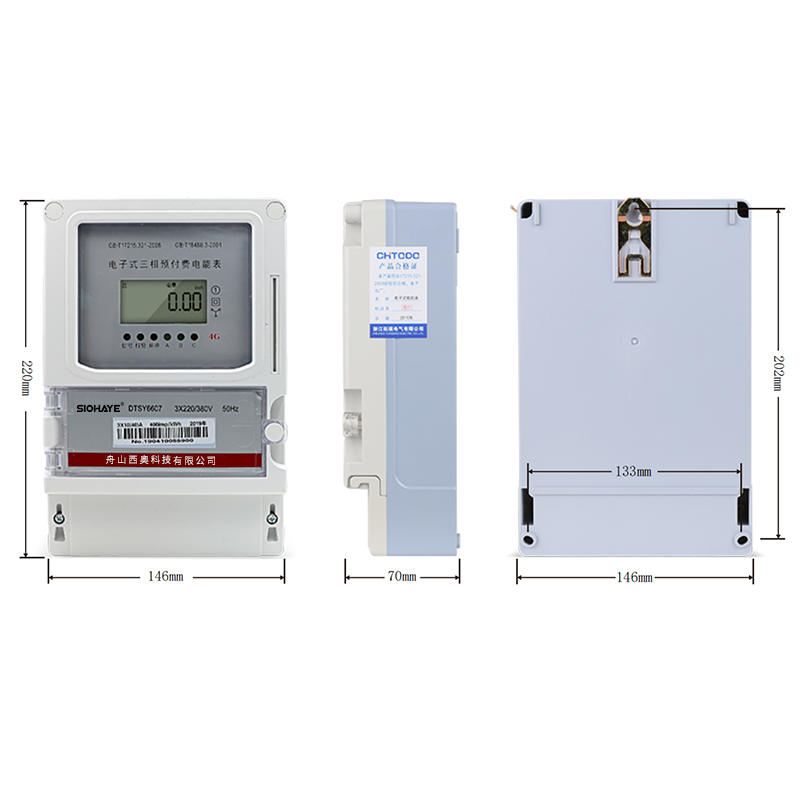

六、产品尺寸
七、接线图

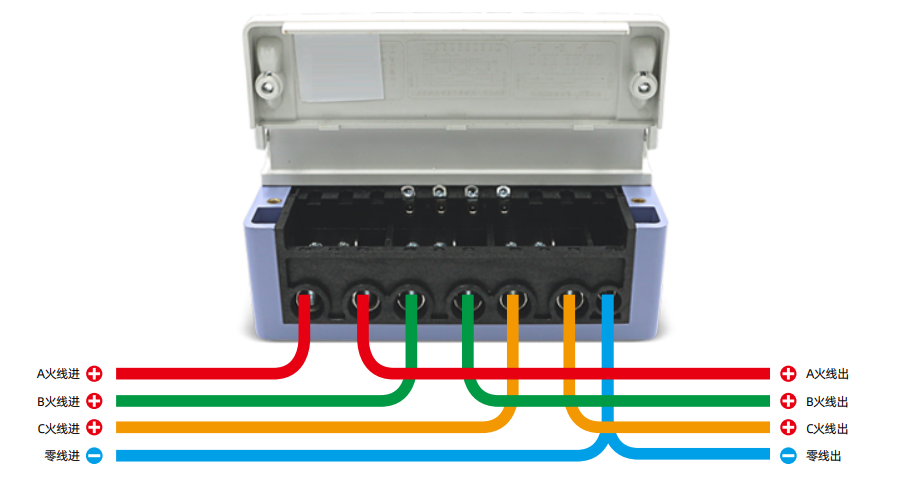

三相直接式接线图
三相互感式接线图

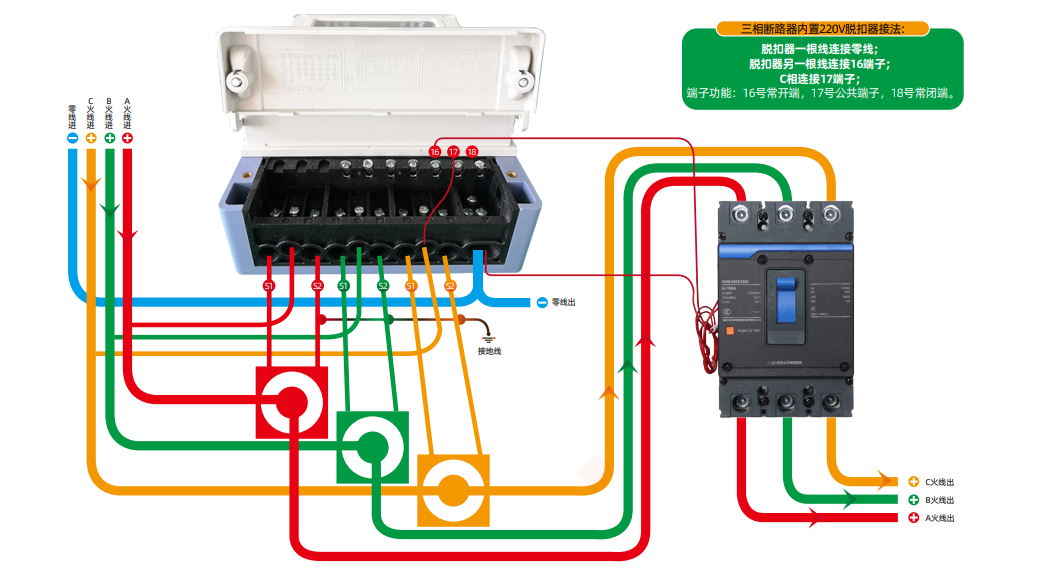

三相断路器内置220V脱扣器接线方法：

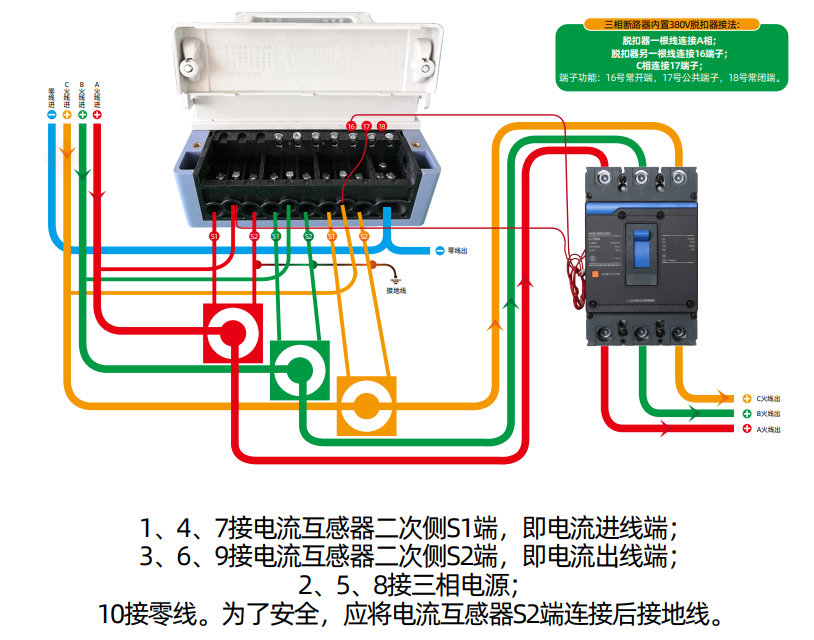

三相断路器内置380V脱扣器接线方法：
