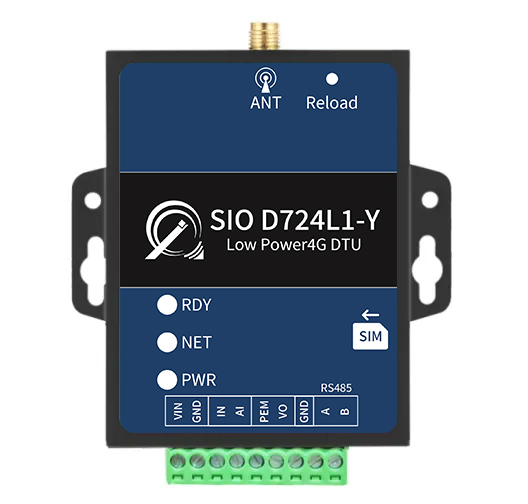

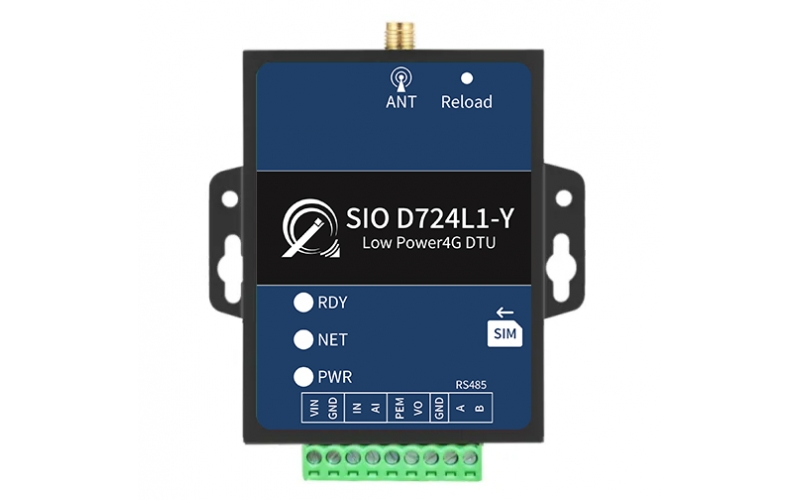

SIO-D724L1-Y
YED-D724L1-Y DTU是由银尔达（yinerda）推出的高性价的低功耗DTU，适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景，特性如下:
1) 支持5~36V供电，支持电源防接反；
2) 工作环境为-35℃-75℃；
3) 支持1路RS485；
4) 支持1路数字量输入（默认2~30V触发）；
5) 支持1路模拟量输入（默认5~30V电压采集）；
6) 支持SD卡，最大32G，FTA32格式；
7) 支持1路可控电源输出（方便外接传感器）；
8) 支持外部关断电源；
9) 支持低功耗不丢失数据；
10) 支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、腾讯IOT；
11) 支持标签logo定制服务；
12) 支持二次开发定制。
2. 硬件规格
2.1. 硬件参数
功能事项 | 详细说明 | |
4G模块 | 网络标准 | Cat1 4G全网通，支持中国移动、联通、电信 |
网络频段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
电源参数 | 5~36V，10W电源，推荐12V电源 | |
工作环境 | 工作温度 | -35℃ ~+75℃ |
工作湿度 | 5%~95%RH(无凝露) | |
RS485串口 | 1路 | 1200-230400；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验 |
数字量输入 | 1路 | 高电平输入检测，2~36V触发 |
模拟量输入 | 1路 | ADC采集，采集电压0~36V |
SD卡 | 最大32G，FTA32格式 | |
可控电源输出 | 1路 | 输出供电电压，最大电流1A |
尺寸 | 86*72*20mm | |
安装方式 | M3螺丝安装 | |

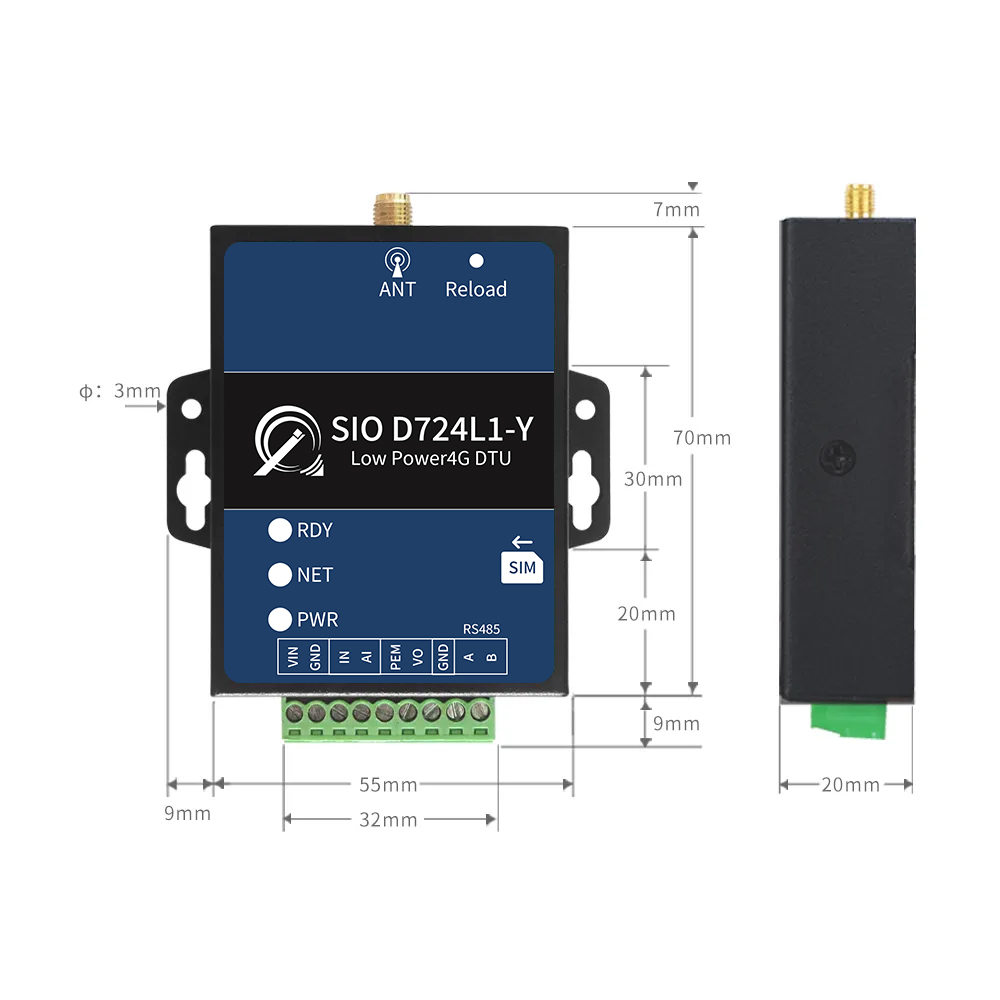

2.3. 硬件尺寸
外壳尺寸
3. LED状态描述
指示意义 | 现象 | 备注 |
SIM卡不识别 | NET LED 和RDY/STA LED 5000ms亮 5000ms灭 | |
SIM卡正常，但注册不了网络 | NET LED 100ms闪烁,RDY/STA LED 熄灭 | |
注册网络成功，但没连上服务器 | NET LED 500ms慢闪,RDY/STA LED熄灭 | 没有任何通道链接服务器 |
成功连上服务器 | NET LED 1000ms慢闪,RDY/STA LED常亮 | 至少有一个通道链接服务器成功 |
4. 测试硬件连接方法

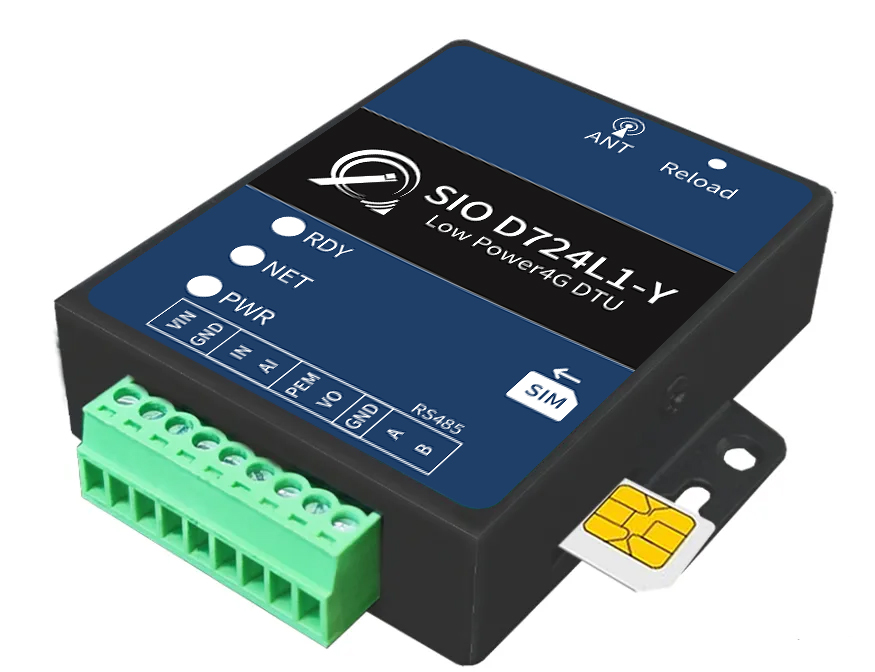

4.1. SIM卡安装方向
