SIO-DG724T2

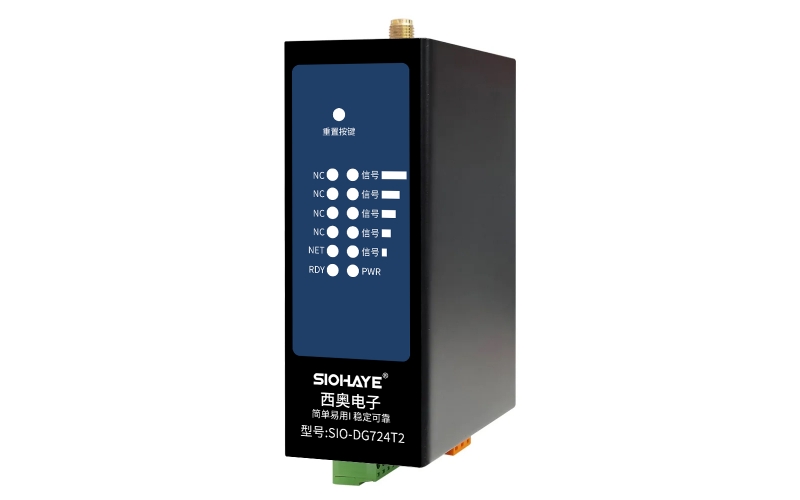

YED-DG724T2 DTU是由银尔达（yinerda）推出的工业级、高性能 3路独立RS485 DTU 。工业级、稳定、可靠。适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景，特性如下:
1) 支持直流7~36V宽电压供电，不分正负；
2) 支持交流7~24V电压供电；
3) 支持标准35mm导轨安装，钣金加厚铁壳；
4) 支持接触放电±8KV，空气放电±15KV；
5) 工作环境为-35℃-75℃；
6) 支持3路独立使用的RS485,RS485-1/RS485-2为非隔离485，RS485-3为隔离485；
7) 支持本地信号强度指示；
8) 支持1路继电器输出，用于可控电源输出；
9) 支持银尔达DTU透传固件，支持TCP、UDP、MQTT、阿云里IOT 、HTTP等；
11) 支持标签logo定制服务；
12) 支持二次开发定制。
2. 硬件规格
2.1. 硬件参数
功能事项 | 详细说明 | |
4G模块 | 网络标准 | Cat1 4G全网通，支持中国移动、联通、电信 |
网络频段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
电源参数 | 直流7~36V供电，10W功率电源，建议12V 1A电源 交流7~24V供电 | |
工作环境 | 工作温度 | -35℃ ~+75℃ |
工作湿度 | 5%~95%RH(无凝露) | |
RS485-1 RS485-2 | 非隔离RS485 | 波特率：1200-230400；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验 |
RS485-3 | 隔离RS485 | 波特率：1200-460800；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验 |
继电器 | 1路 | 220VAC 5A/30VDC 5A（软件用于可控电源输出） |
尺寸 | 98*79*36mm | |
安装方式 | 35mm导轨安装 | |
2.2. 硬件资源介绍

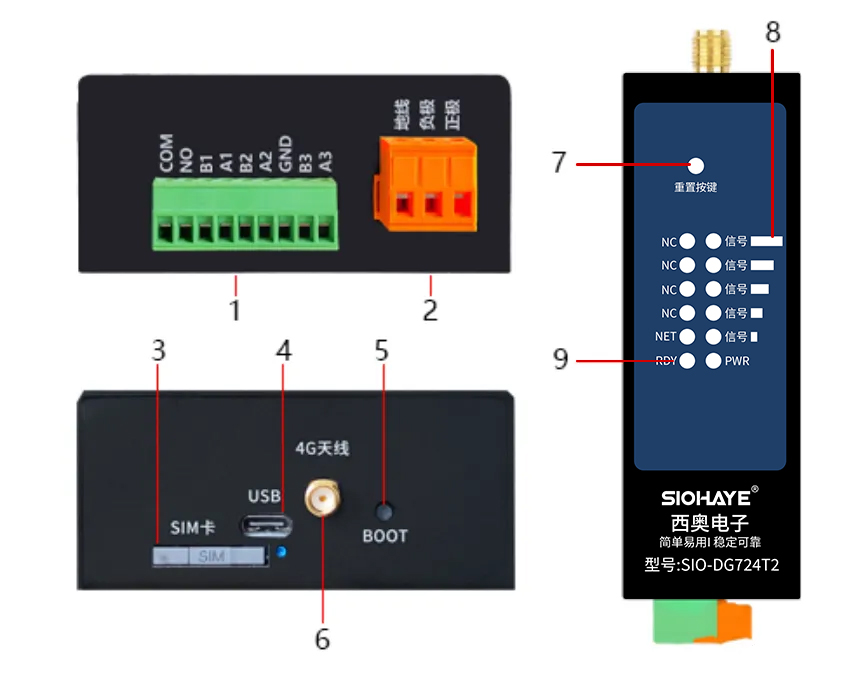

编号 | 标识 | 功能 | 说明 |
1 | A3/B3 | RS485-3 | RS485串口，隔离串口 |
A2/B2 | RS485-2 | RS485串口，非隔离隔离串口 | |
A1/B1 | RS485-1 | RS485串口，非隔离隔离串口 | |
COM/ON | 可控继电器 | 220VAC 5A/30VDC 5A，一般用于可控电源控制 | |
2 | 正极 负极 地线 | 电源 | 正极和负极不区分正反，直流电压7~36V，功率10W电源,推荐12V 1A电源； 交流7~24V |
3 | SIM卡 | 自锁SIM卡，大卡 | |
4 | USB | Type-c USB | 用于下载程序、调试设备，不供电 |
5 | BOOT按键 | 配合USB，进入强制升级模式，用于升级固件 | |
6 | 天线 | SMA接口天线 | |
7 | Reload按键 | 恢复出厂设置按键 | 上电过程中，长按7秒，清除全部参数，恢复出厂设置，设备自动重启 |
8 | 信号指示灯 | 信号强度指示灯，具体看信号强度LED指示描述 | |
9 | PWR | 电源指示灯，供电正常后常亮 | |
RDY | 系统指示灯，具体看NET和RDY LED系统指示等描述 | ||
NET | 系统指示灯，具体看NET和RDY LED系统指示等描述 |

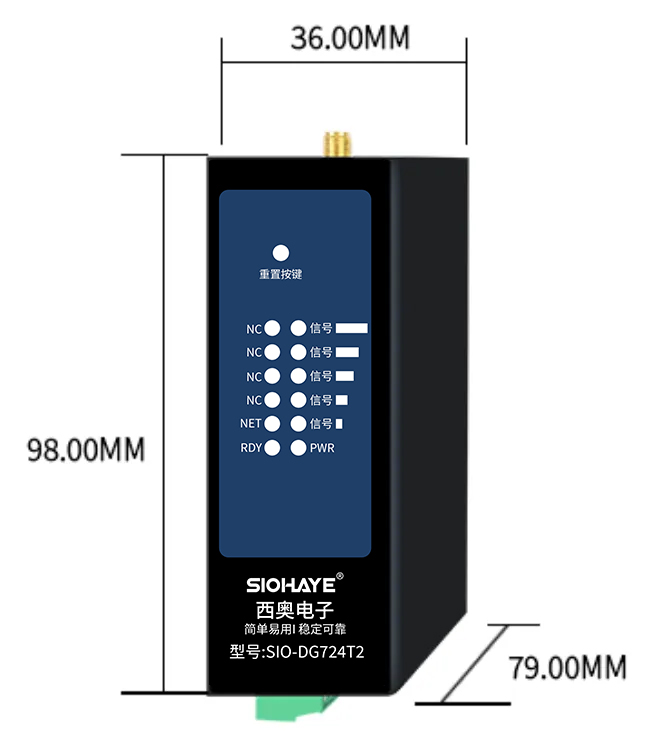

2.3. 硬件尺寸

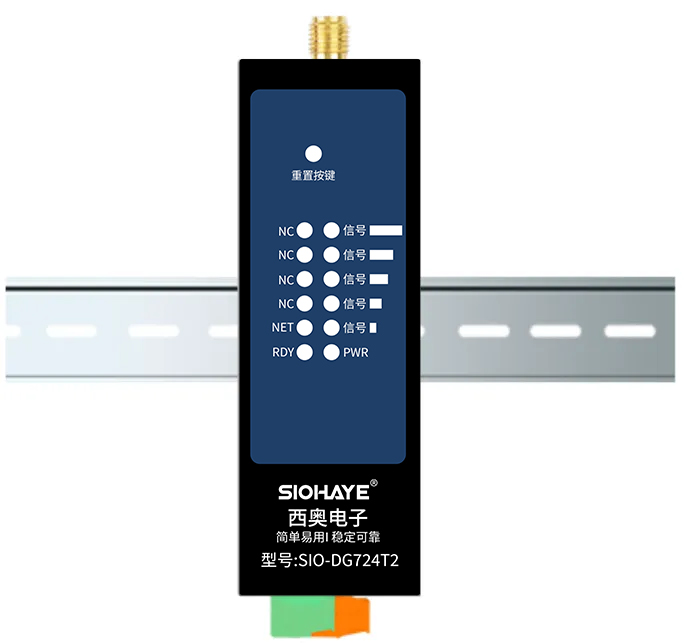

2.4. 设备安装固定

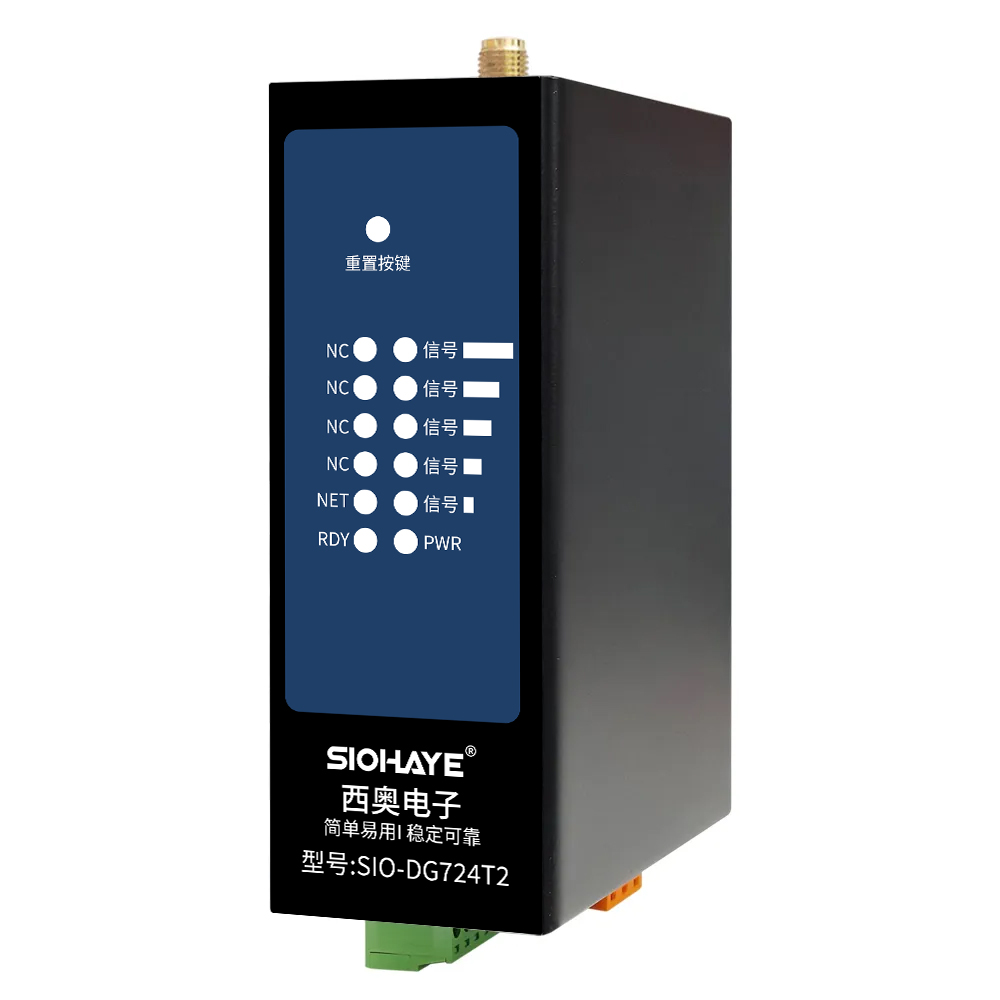

3. LED状态描述
3.1. 指示灯描述
指示意义 | 现象 | 备注 |
SIM卡不识别 | NET LED 和RDY LED 5000ms亮，5000灭 | |
SIM卡正常，但注册不了网络 | NET LED 100ms闪烁,RDY LED 熄灭 | |
注册网络成功，但没连上服务器 | NET LED 500ms慢闪,RDY LED熄灭 | 没有任何通道链接服务器 |
成功连上服务器 | NET LED 1000ms慢闪,RDY LED常亮 | 至少有一个通道链接服务器成功 |
3.2. 信号强度指示灯描述
设备上面有5颗信号LED，可以用于指示信号强度，方便安装调试。
指示意义 | 现象 | 备注 |
5 | 26~31 | 极强 |
4 | 21~25 | 强 |
3 | 17~20 | 一般 |
2 | 12~16 | 差（不能稳定通信） |
1 | 6~11 | 很差（不能稳定通信） |
0 | <6 | 不能通信 |
